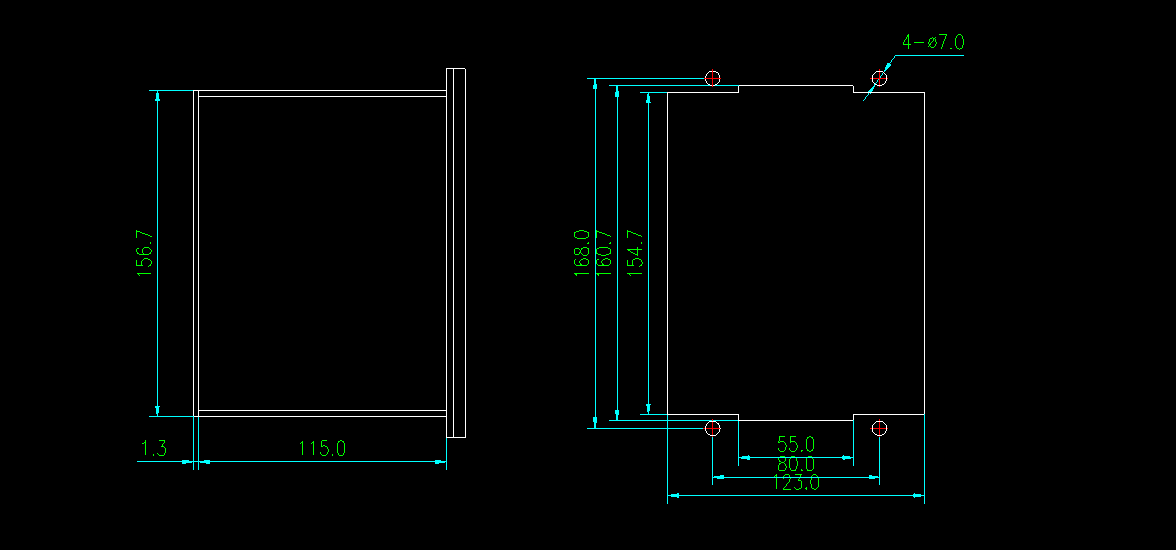

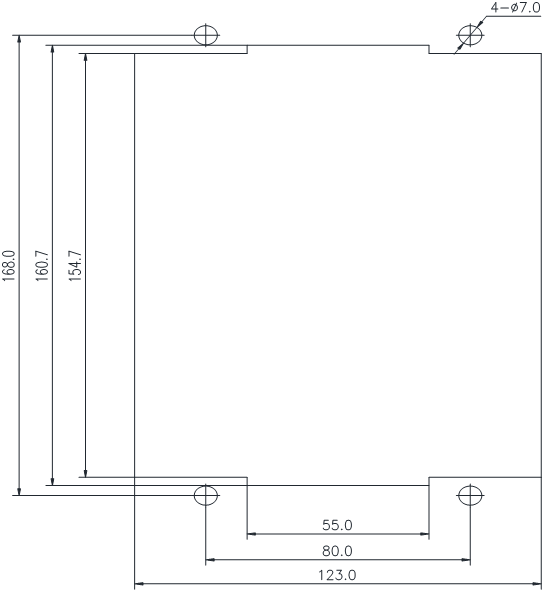

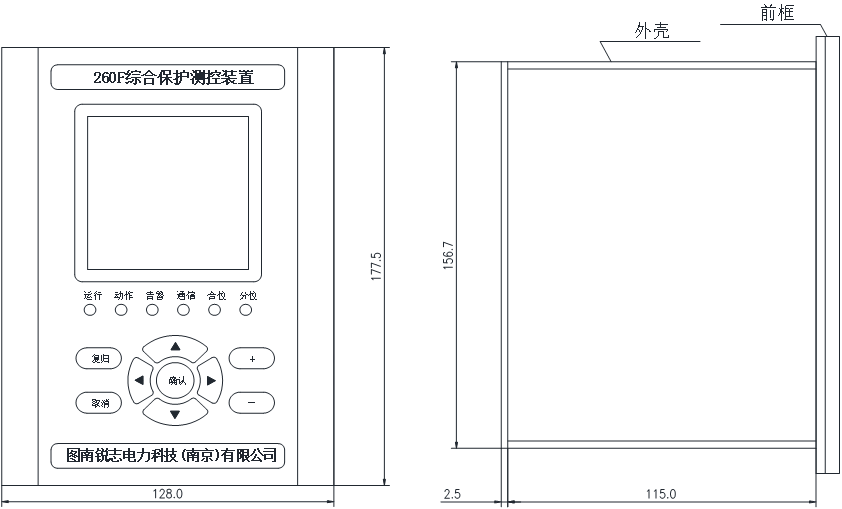

开孔尺寸
一、主要用途及方案

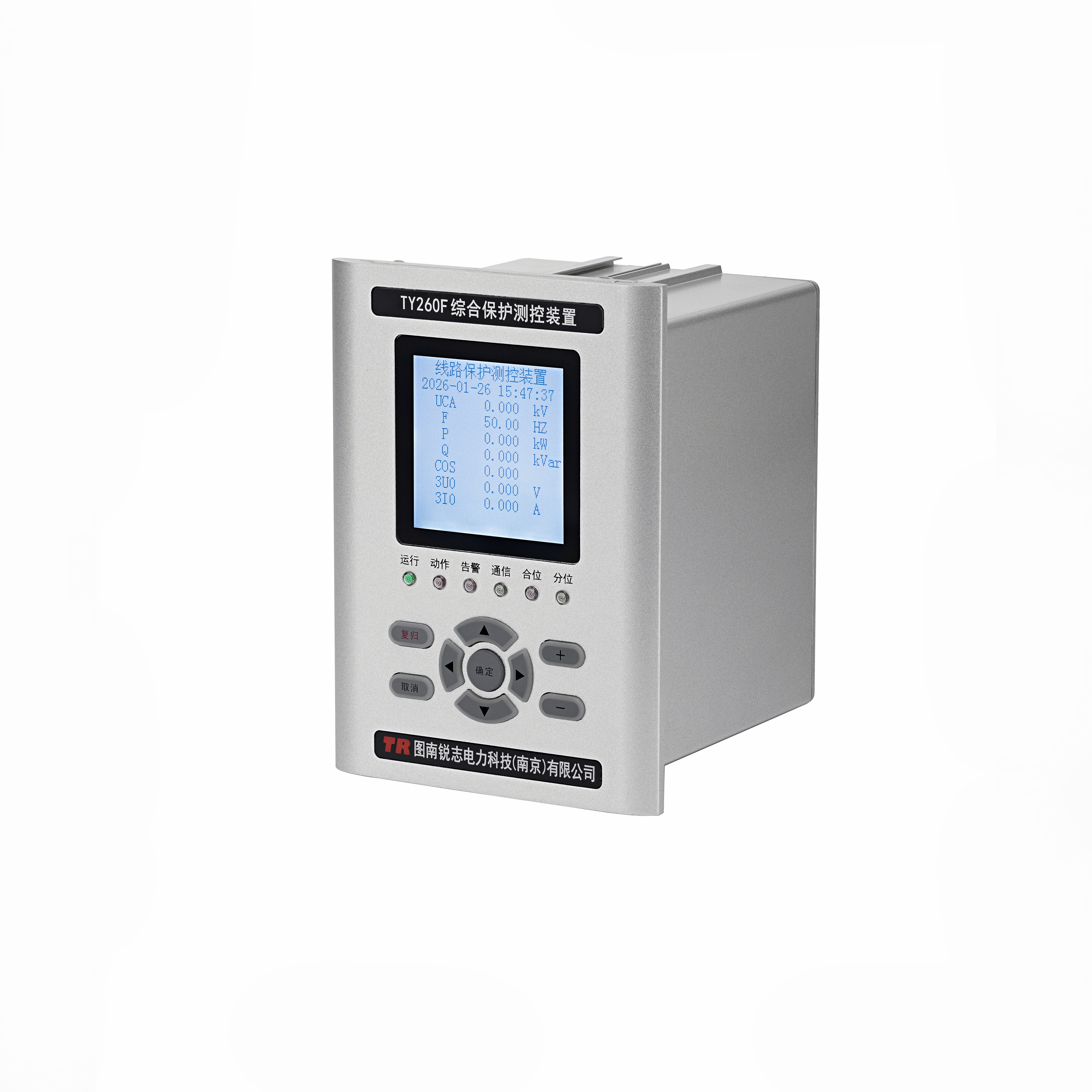

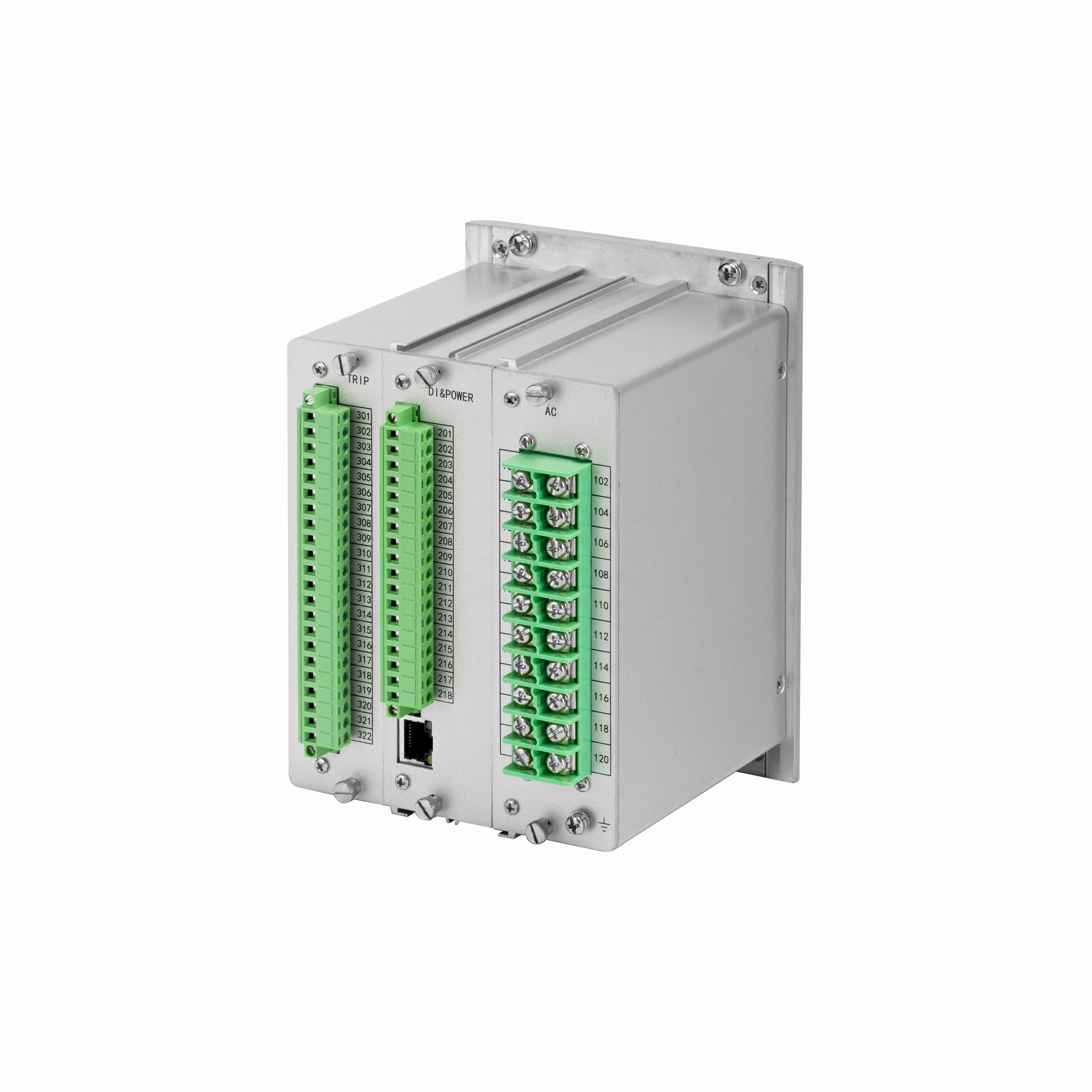

TY260F系列保护测控装置由线路保护，变压器保护，电容器保护，电动机保护，备用电源自投等组成，可用于20kV及以下电压等级的各种工矿企业及电力行业。通过采用高性能32位CPU将保护、测控、通信功能集成于一体，适合与变电站综合自动系统或电厂电气自动化系统配套。装置可以组屏集中安装，也可直接安装于开关柜上进行分散式控制。
二、装置特点
1. 采用国际最流行的高速处理器，主频为120 MHz，内置资源丰富，外围电路设计简单，保证产品的制造质量及其稳定性。充足的硬件资源，8M字节Flash Memory存储器。
2. 测量三相电流和零序电流（Ia，Ib，Ic，Io），三相或线电压（Uan，Ubn，Ucn，Uab，Ubc，Uca），有功功率P，无功功率Q，功率因素cosφ，频率f，有功电量kWh，无功电量kVarh。
3. 最多12路用户可自定义名称的开入量接口。
4. 保护元件的出口方式可通过跳闸矩阵进行整定，方便用户选择要动作的继电器。所有继电器出口接点可选择为跳闸接点（自动返回）或信号接点（复归后返回）。
5. 自带操作回路，可自适应0.5A~5A开关跳合闸电流，操作回路交直流通用。
6. GPS对时可采用网络对时方式。
7. 有效、可靠的TV断线判据，有效防止电机低电压元件误动作。
8. 一个100M以太网通信接口，一个RS485通信接口，支持IEC60870-5-103，Modbus等规约。
9. 16条故障录波，采样点录波最大包含13路模拟量（间隔为1mS），录波采用标准Comtrade格式。
10. 整机静态功耗低（约6W），液晶模块采用新工艺，寿命大为提高。
11. 高抗干扰性能，通过10项电磁兼容检测认证，快速瞬变、静电放电、浪涌抗干扰性能均达到最高等级(Ⅳ级)标准。
12. 工作环境温度范围：-25℃～＋55℃（液晶无模糊、迟钝现象）。
三、主要功能
TY260F线路保护测控装置支持20kV及以下电压等级线路保护，核心功能包括：
1. 三段式过流保护：当任一相电流大于定值，经延时，装置跳闸。三段均可独立选择经复合电压启动（低电压或负序电压）或带方向。方向元件带记忆功能以消除近端三相短路死区。TV断线时自动退出经复压启动或带方向的过流保护。
2. 三段式零序过流保护（可带方向）：用于小电阻接地系统。零序I段和II段跳闸，III段可选跳闸或告警。方向判断依据3Uo与3Io的相角关系。当3Uo<2V或TV断线时自动闭锁方向保护。
3. 过负荷告警：当任一相电流大于定值，经延时，装置发告警信号。
4. 重合闸：当重合闸功能投入、开关在合位15秒、弹簧未储能接点断开时，充电完成。保护跳闸或开关偷跳后启动重合。重合闸启动后10S内若不能完成则自动结束。弹簧未储能、手动跳闸、遥控跳闸、过负荷、低频减载或低压减载动作时自动闭锁重合闸。
5. 合闸加速保护：手动合闸、遥控合闸或重合闸动作时，监视开关由分位变为合位后3秒钟内的电流，如任一相电流大于定值，经短延时跳闸。3秒后自动退出。
6. 低频减载：当系统频率低于定值，经延时跳闸。可投入低电压闭锁或滑差闭锁功能。
7. 低压减载：当开关处于合位，且三个线电压均低于定值，任一相电流大于无流定值，经延时跳闸。具备多种闭锁条件：任一线电压<30V、△U/△t>闭锁定值、三相电流均<无流定值、开关在跳位、TV断线、负序电压大于5V。
8. 小电流接地选线：当一次系统中性点不接地或经消弧线圈接地，本装置判断断路器处于合位且3Uo大于10V，产生3Uo越限告警。主站调取各装置记录的3Uo、3Io采样计算接地点。
9. TV断线告警：判据为：1)任意两相线电压之差>30V；或2)Umax<0.1Un，任一相电流大于无流定值。满足任一判据延时3s告警。
