一、适用范围

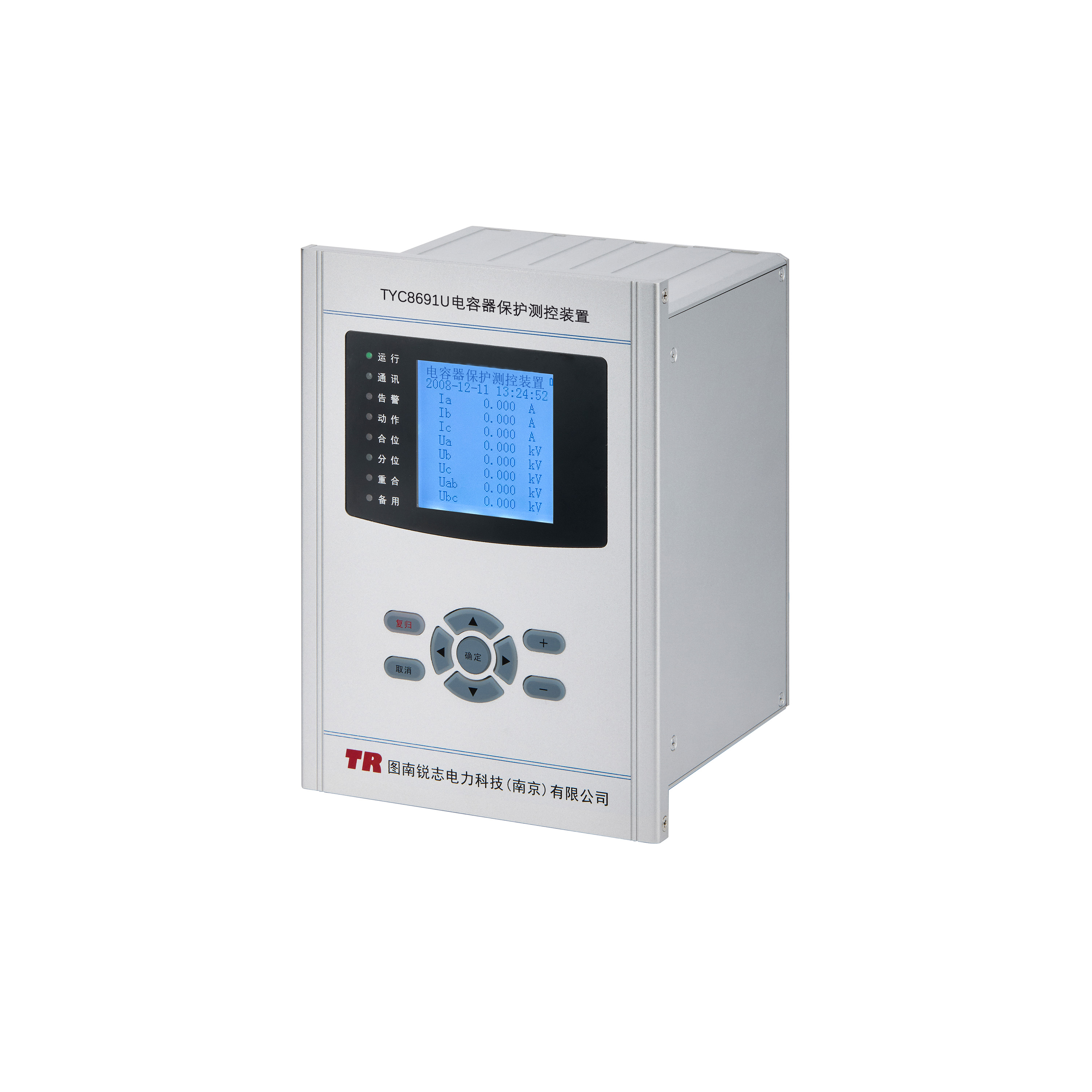

YC8691U电容器保护测控装置是我公司为适应我国工业电气自动化发展的需要，积累多年电力自动化运行经验，吸收国外先进技术，向广大用户推出的高性能电容器微机综合保护测控装置，主要适用于35kV及以下电压等级电容器的保护和测控。
二、装置特点
1. 高标准硬件设计：采用Freescal 32位 V2核单片机技术，内含高精度的A/D转换器，精度高、响应快、系统稳定性好。
2. 人机界面友好：液晶中文显示，实时更新，操作简单方便，菜单简洁明了。
3. 可靠的自检功能：完善的自我诊断功能，使维护简便，提高了安全运行可靠性。
4. 高标准的电磁兼容性能：装置设计不再局限于某些部分满足抗干扰标准，而是从装置的交流输入、直流电源、开关量输入、开关量输出以及通信等各个环节进行最优电磁兼容设计。
5. 完整的事件记录功能和故障录波分析功能，所有记录掉电保持。
6. 完善的软硬件看门狗，保证装置可靠运行。
7. 高等级、高品质保证的元器件选用，采用多层板技术和 SMT工艺。
8. 通讯功能，采用1路RS485总线和1路以太网通讯接口，支持modbus和以太网103传输协议，方便与各种管理系统进行通讯连接，实现综合自动化功能。
9. 模块化硬件、软件设计，方便实现产品的网络升级管理。
10. 工程美学设计：集成度高、体积小、重量轻，便于分散安装。
11. 出口采用多重组合逻辑，增加出口故障检查，保证出口操作的准确性和安全性。
12. 具有完整的交直流通用的断路器操作回路，广泛适用工业用户现场电源需求。
三、保护功能
1.反映相间故障的二段式相间电流保护。
2.过流反时限保护。
3.反映小电阻接地系统接地故障的二段式零序电流保护。
4.低电压保护。
5.过电压保护。
6.不平衡保护。
7.非电量保护。
四、测控功能
1.16路遥信开入采集、装置内部遥信、事故遥信（可扩展到40路遥信和3组温湿度测量）。
2.故障录波（可最多存储16条动作记录）。
3.开关遥控跳、合闸。
4.4路中央信号输出。
5.遥测量：三相电压，三相电流，有功功率，无功功率，功率因数，频率，电度。
6.4路可编程备用出口。
五、通讯功能
1.高速RS485现场总线，标准Modbus规约，通讯速率最高可达19.2kbps。
2.可选配单路以太网进行组网，标准IEC103通讯协议。
3.RS485接口也可复用为对时接口，支持IRIG-B对时方式。
