一、适用范围

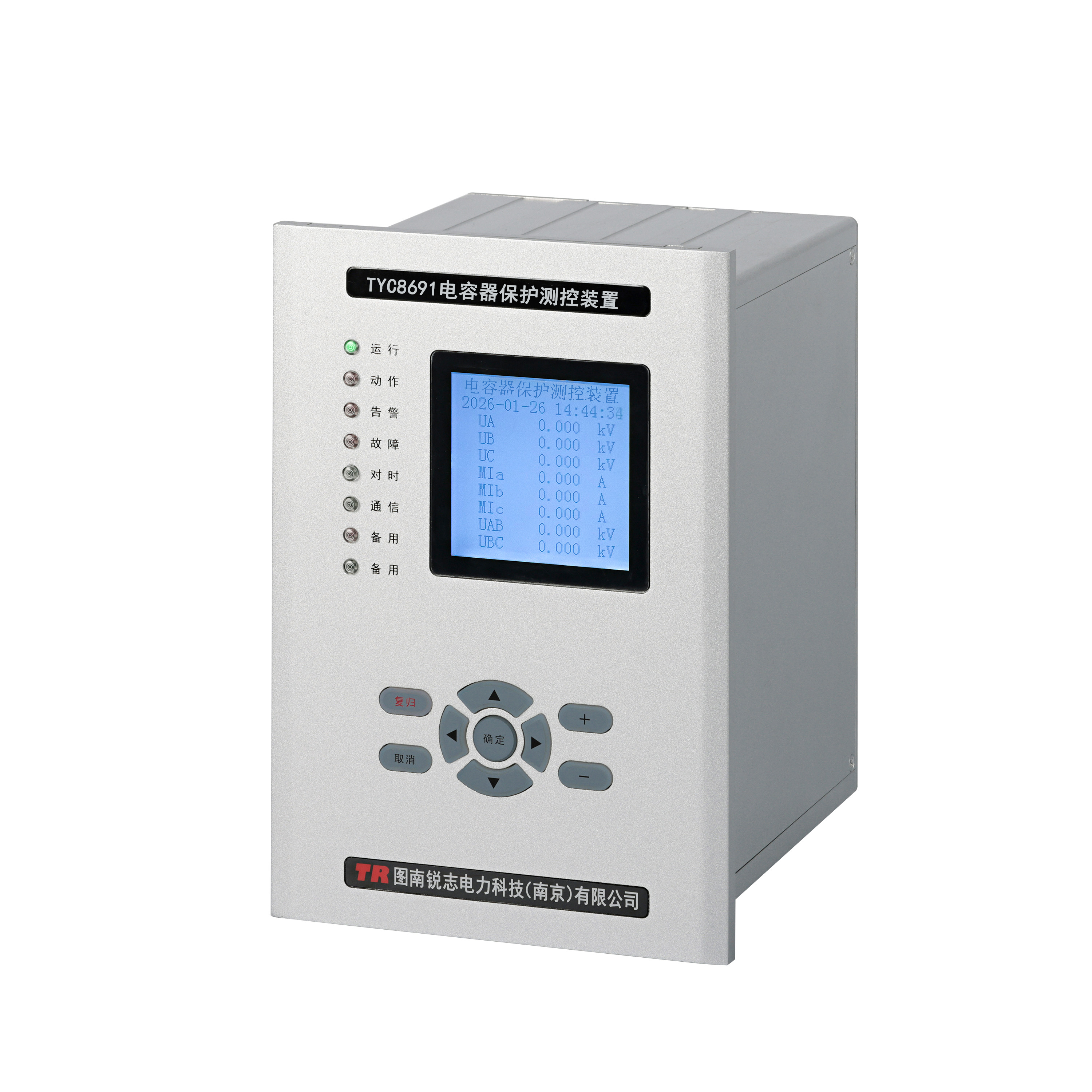

TYC8691B 电容器保护测控装置适用于变电站或工矿企业中并联电容器组的保护、测量与控制。广泛应用于电力、水利、交通、石油、化工、煤炭、冶金等行业。
二、装置特点
1. 采用国际最流行的高速处理器，主频为200 MHz，内置资源丰富，外围电路设计简单，保证产品的制造质量及其稳定性。充足的硬件资源，8M字节Flash Memory存储器。
2. 测量三相电流和零序电流（Ia，Ib，Ic，Io），三相或线电压（Uan，Ubn，Ucn，Uab，Ubc，Uca），有功功率P，无功功率Q，功率因素cosφ，频率f，有功电量kWh，无功电量kVarh。
3. 电流、电压、功率、电度的测量值不仅反映基波，还可正确反映2~13次谐波，频率45~60Hz自适应，从而使测量结果与专用测量表计一致。
4. 可选配一路4～20mA直流模拟量输出（可自定义为电流、电压或功率），取代交流采集变送器。
5. 支持15路用户可自定义名称的外部开入量接口。
6. 保护元件的出口方式可通过跳闸矩阵进行整定，方便用户选择要动作的继电器。所有继电器出口接点可选择为瞬动接点（自动返回）或保持接点（经复归后返回）。
7. 保护支持三组遥控对象，分别对断路器、手车、接地刀进行遥控分、合闸操作。
8. 自带操作回路，可自适应0.5A~5A开关跳合闸电流，操作回路电源交直流通用。
9. GPS对时可采用网络对时方式，同时也支持B码对时方式（RS485接口）和SNTP方式。
10. 两个100M以太网通信接口，一个RS485通信接口，支持IEC60870-5-103，104，IEC 61850，Modbus-tcp，Modbus-rtu等规约。
11. 16条故障录波，采样点录波最大包含13路模拟量（间隔为1mS），录波采用标准Comtrade格式。
12. 整机静态功耗低（约6W），液晶模块采用新工艺，寿命大为提高。
13. 高抗干扰性能，通过10项电磁兼容检测认证，快速瞬变、静电放电、浪涌抗干扰性能均达到最高等级(Ⅳ级)标准。
14. 工作环境温度范围：-25℃～＋55℃（液晶无模糊、迟钝现象）。
三、保护功能
1. 电流速断保护
2. 过流保护
3. 过电压保护
4. 低电压保护
5. 零序过流保护
6. 相电压差动保护
四、测控功能
1. 遥测：Ua、Ub、Uc、Uab、Ubc、Uca、Ia、Ib、Ic、P、Q、F、COS、3I0、3U0、有功电度、无功电度等基本量（两相式测量）。
2. 遥信：15路开关量采集。
3. 遥控：3组硬接点输出遥控，1组固定为断路器分/合闸，另2组可选配用于对手车和刀闸的控制。
4. 通讯：标配双以太网和1路485，1路IRIG-B码对时，支持NTP对时。
5. GPS对时和NTP对时。
