一、适用范围

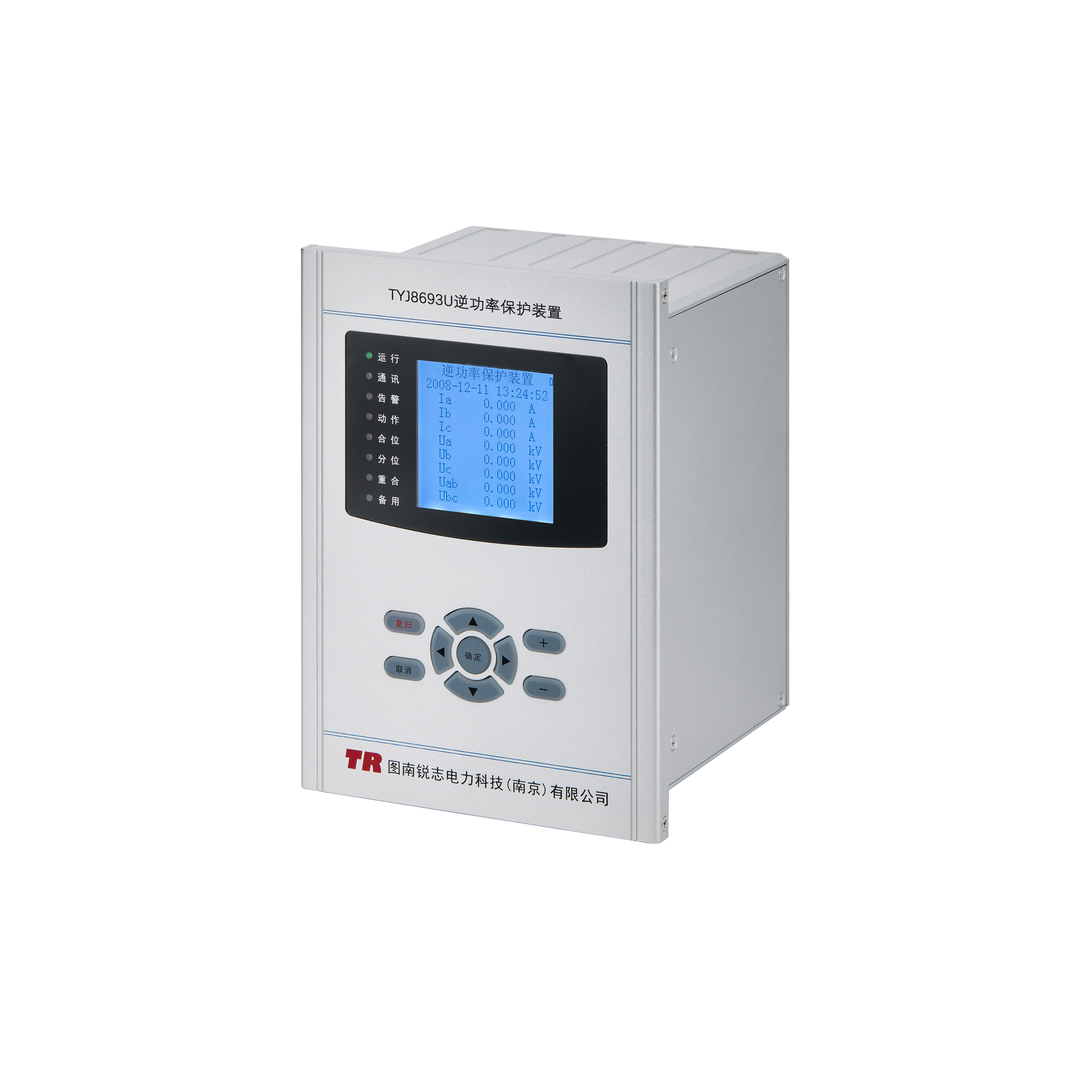

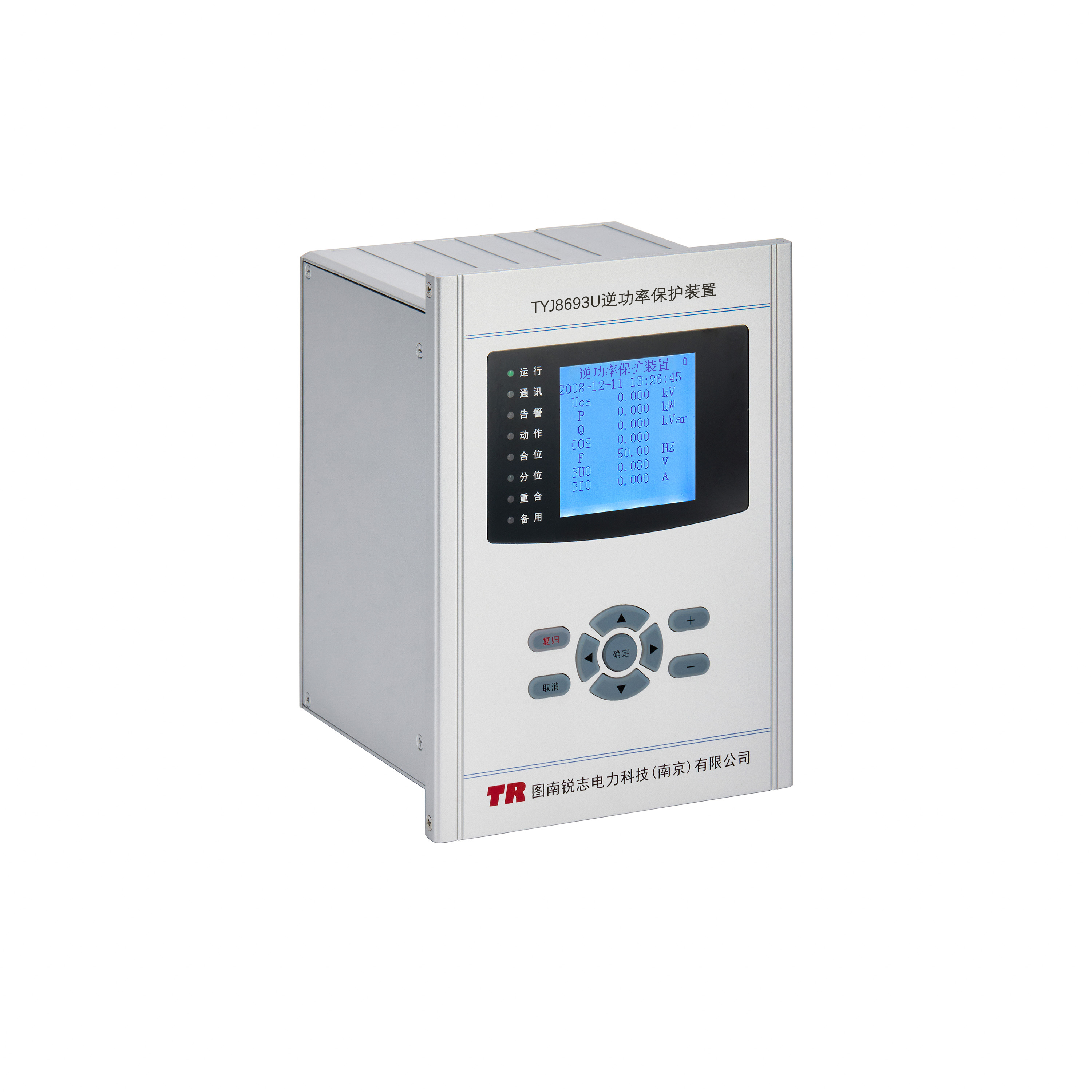

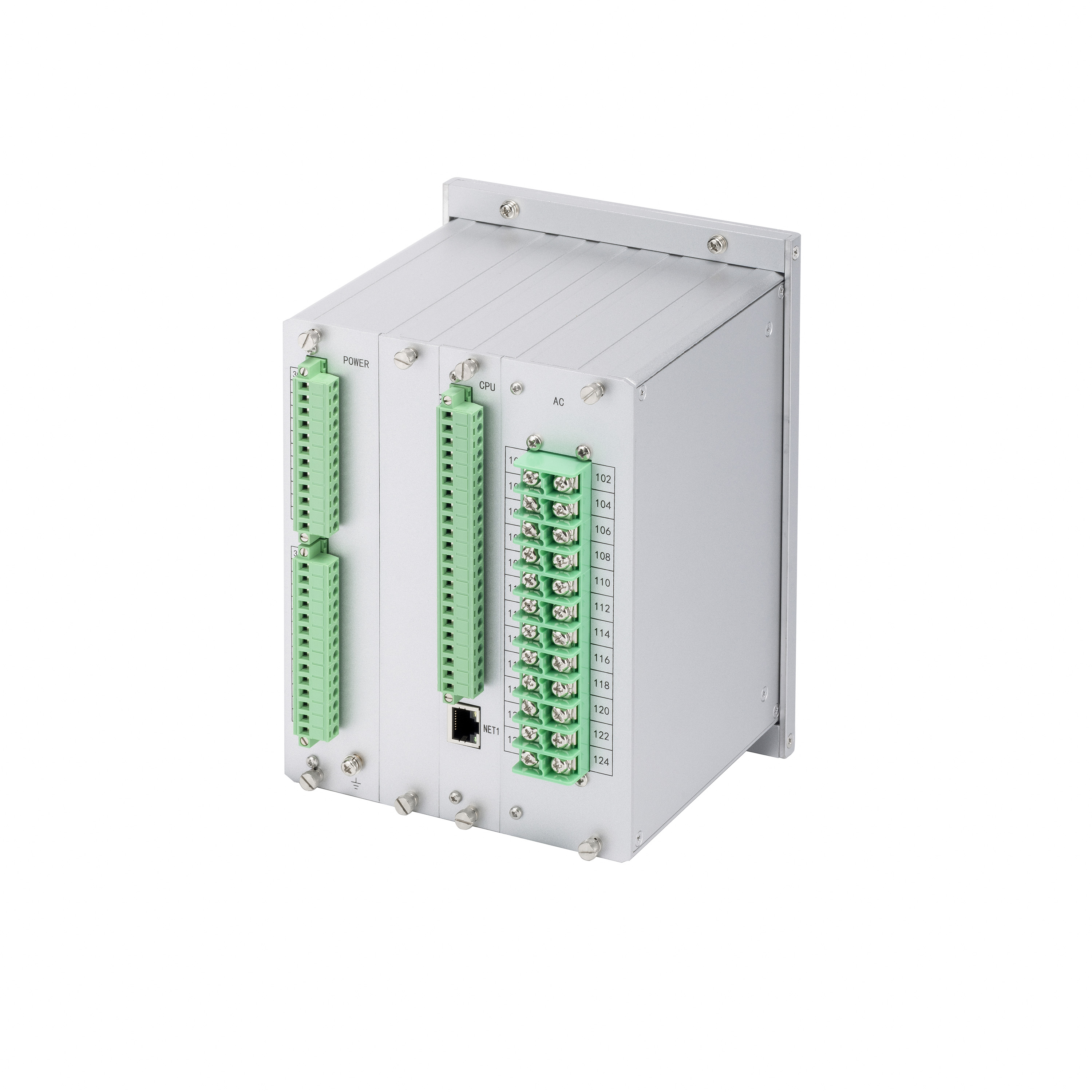

TYJ8693U逆功率保护装置适用于分布式光伏电站、风力发电场、储能系统、微电网系统等需要防止逆功率对电网造成影响的场合。
二、装置特点
1.高标准硬件设计：采用Freescal 32位V2核单片机技术，内含高精度的A/D转换器，精度高、响应快、系统稳定性好。
2.人机界面友好：液晶中文显示，实时更新，操作简单方便，菜单简洁明了。
3.可靠的自检功能：完善的装置自我诊断功能，使维护简便，提高了安全运行可靠性。
4.高标准的电磁兼容性能：TY8690U系列微机保护控制自动化系统对提高产品的整体电磁兼容性能给予了前所未有的重视。装置设计不再局限于某些部分满足抗干扰标准，而是从装置的交流输入、直流电源、开关量输入、开关量输出以及通信等各个环节进行电磁兼容设计。
5.完整的事件记录功能，所有记录掉电保持。
6.完善的软硬件看门狗，保证装置可靠运行。
7.高等级、高品质保证的元器件选用，采用多层板技术和SMT工艺。
8.通讯功能，装置采用RS485总线和以太网通讯接口，支持modbus和以太网103传输协议，方便与各种管理系统进行通讯连接，实现综合自动化功能。
9.模块化硬件、软件设计，方便实现产品的升级管理。
10.工程美学设计：集成度高、体积小、重量轻，便于分散安装。
11.出口采用多重组合逻辑，增加出口故障检查，保证出口操作的准确性和安全性。
12.具有完整的断路器操作回路，可选交直流通用操作回路，适用工业用户现场电源需求。
三、保护功能
1.功率方向保护。
2.PT断线检测。
四、测控功能
1.开关量输入采集。
2.故障录波功能。
3.开关遥控跳、合闸。
4.信号输出功能。
5.遥测量：三相电压、三相电流、功率等电参量实时监测。
6.可编程备用出口。
7.支持参数设置：逆功率整定值、延时时间等参数可调。
