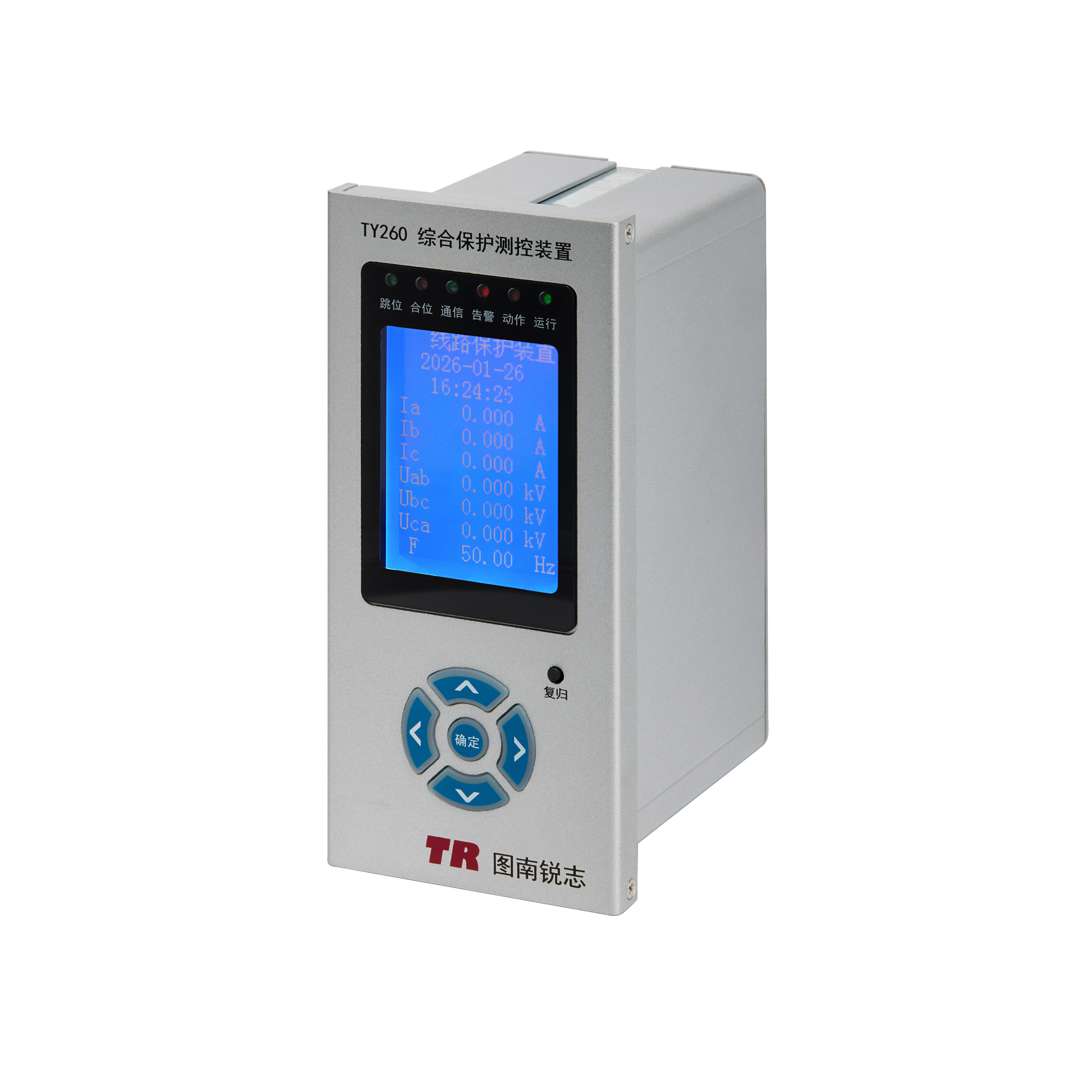

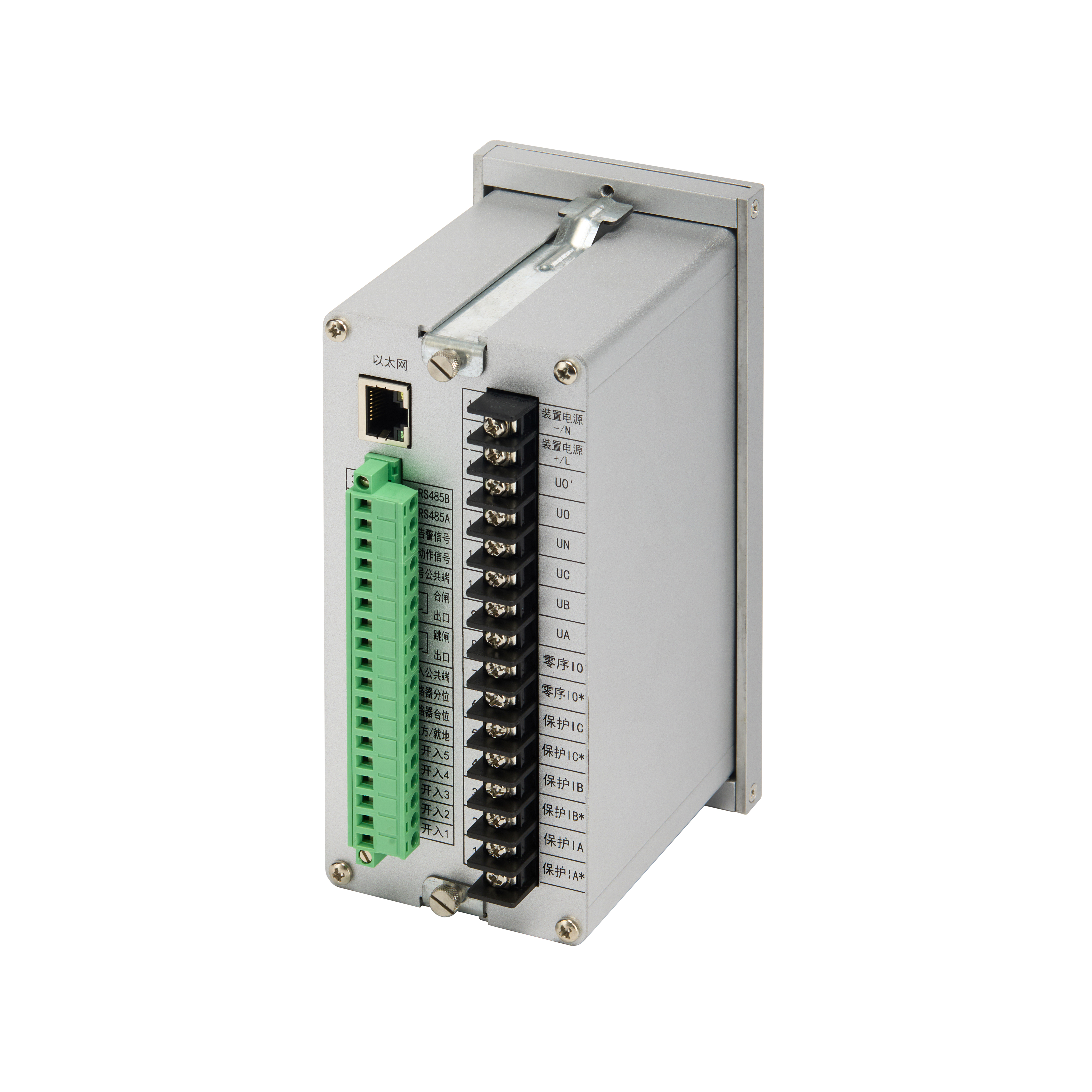

TY260综合保护(配变)

立即询盘在线咨询

主要功能

产品参数

一、技术参数

1. 额定电气参数
工作电源	AC/DC 86V ~ 264V，波纹系数不大于5%。
交流电流	5A 或 1A。
交流电压	100V 或 100/√3 V。
2. 主要技术指标
精确工作范围	电流：0.04In ~ 20In (In=5A或1A) 电压：1V ~ 150V 频率：45Hz ~ 60Hz
测量精度	电压、电流：0.5级有功功率、无功功率、功率因数：1.0级频率：≤±0.05Hz
定值误差	整定值误差：不超过±3% 动作时间误差：定时限保护：不超过(±1%整定值+40)ms 反时限保护：不超过±5%整定值或±40ms
遥信分辨率	小于2ms。
接点容量	操作回路跳闸与合闸电流：0.5A ~ 5A自适应跳闸空接点：8A (DC220V闭合容量) 信号空接点：5A (DC220V闭合容量)
3. 环境条件
工作环境温度	-25℃ ~ +70℃
相对湿度	5% ~ 95% (产品内部不凝露，不结冰)
大气压力	66kPa ~ 106kPa
4. 功率消耗
功率消耗	交流电流回路：当In=5A时，每相不大于0.5VA 当In=1A时，每相不大于0.3VA 交流电压回路：当额定电压时，每相不大于0.5VA 直流电源回路：正常工作时，不大于10W 装置动作时，不大于20W
5. 过载能力
过载能力	交流电流回路： 2倍额定电流，连续工作 10倍额定电流，允许10s 40倍额定电流，允许1s 交流电压回路：1.4倍额定电压，可连续工作
6. 绝缘性能
绝缘电阻	用500V兆欧表测量，不小于100MΩ。
介质强度	能承受频率为50Hz，历时1min的工频耐压试验。
冲击电压	能承受1.2/50μs，开路试验电压为5kV的标准雷电波冲击。
7. 电磁兼容性
电磁兼容性	通过10项电磁兼容检测认证，具体试验项目（如辐射电磁场骚扰、快速瞬变干扰、浪涌抗扰度等）均达到标准规定的III级或IV级（最高等级）。
8. 机械性能
机械性能	满足国家标准对振动响应、振动耐久、冲击响应、冲击耐久及碰撞试验的严酷等级为1级的要求。
