一、适用范围

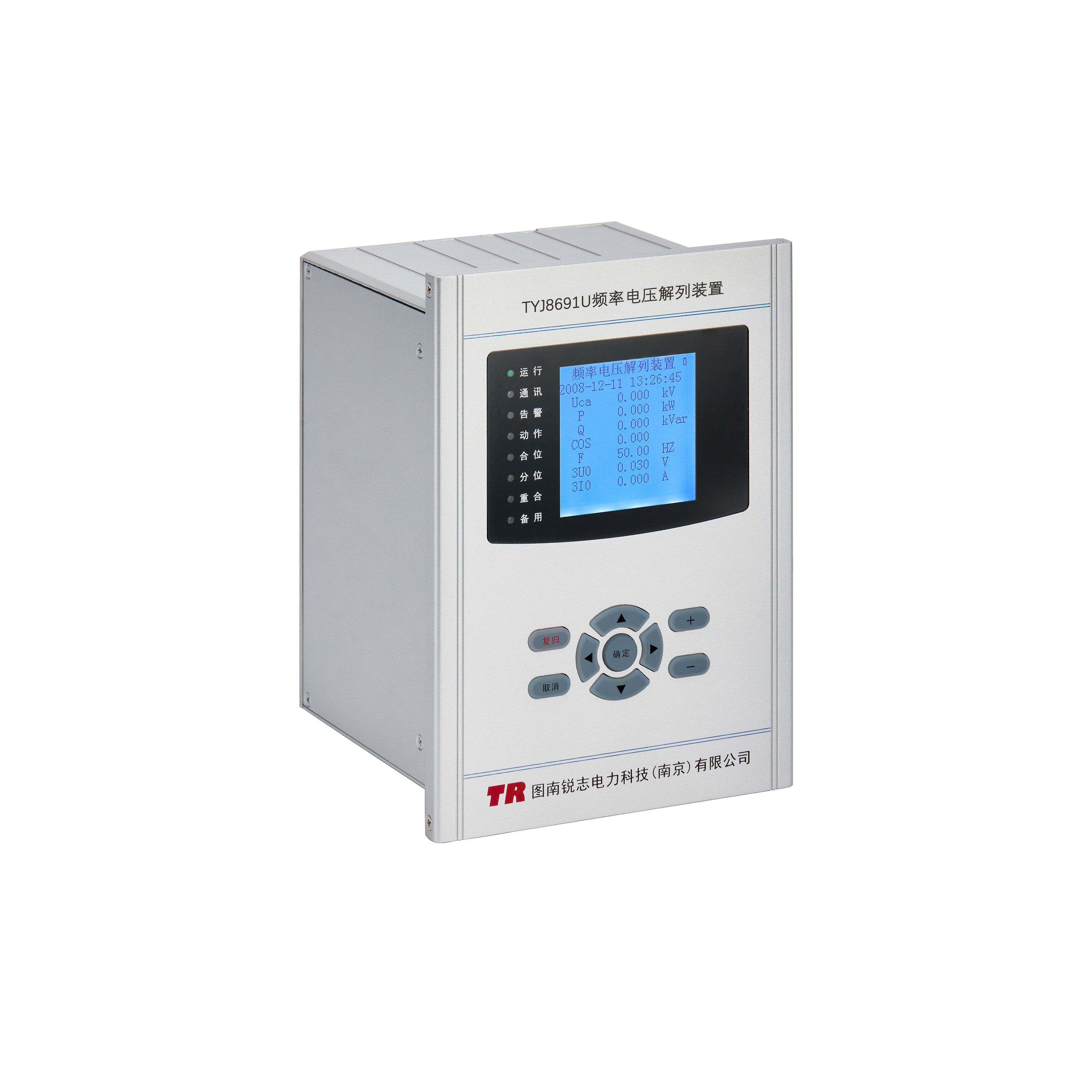

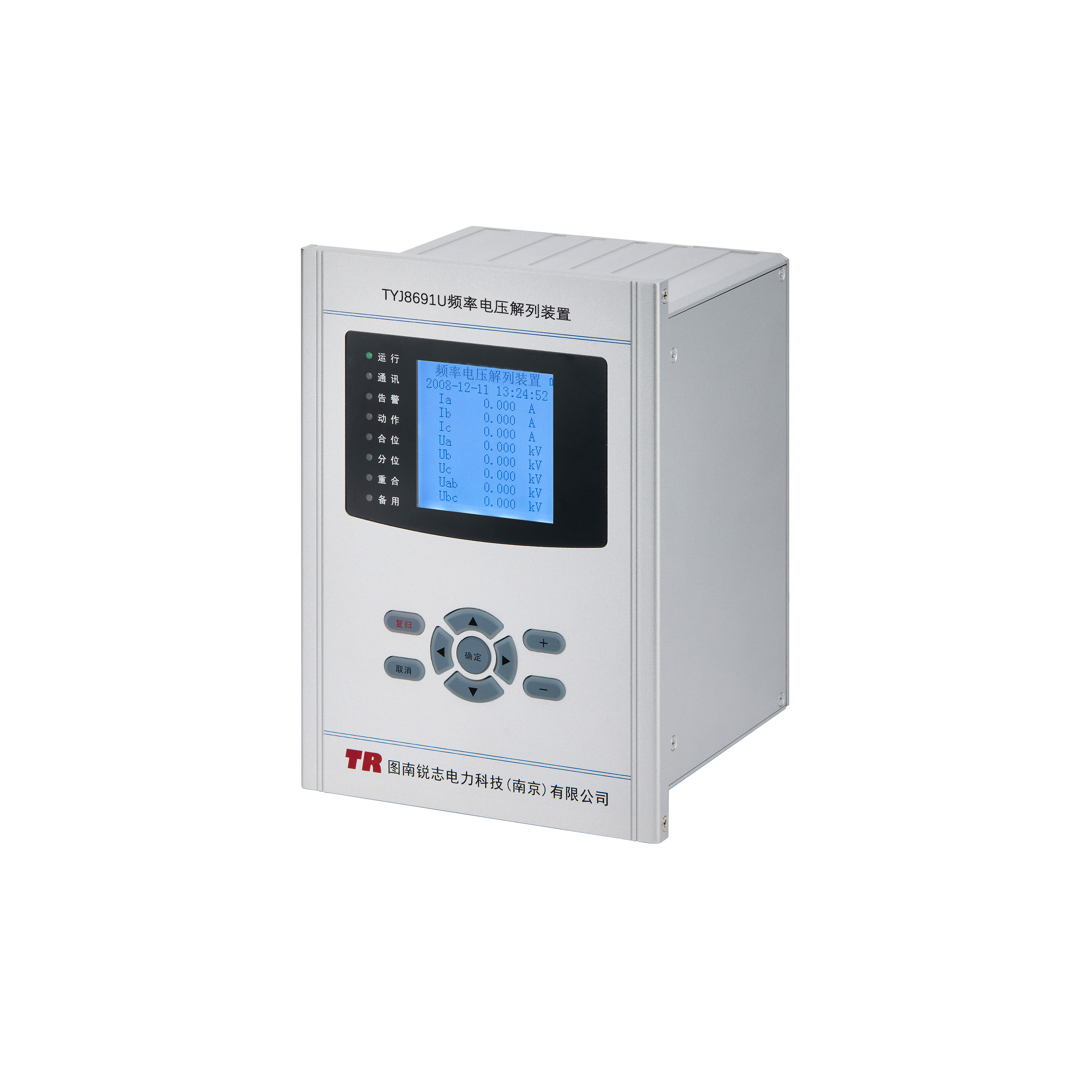

TYJ8691U频率电压解列装置适用于35kV及以下电压等级和以电光伏电站、风电站的小电源并网供电系统，具有低频、低压、高频、高压、外部联跳等保护功能。
二、装置特点
1.高标准硬件设计：采用Freescal 32位V2核单片机技术，内含高精度的A/D转换器，精度高、响应快、系统稳定性好。
2.人机界面友好：液晶中文显示，实时更新，操作简单方便，菜单简洁明了。
3.可靠的自检功能：完善的装置自我诊断功能，使维护简便，提高了安全运行可靠性。
4.高标准的电磁兼容性能：TY8690U系列微机保护控制自动化系统对提高产品的整体电磁兼容性能给予了前所未有的重视。装置设计不再局限于某些部分满足抗干扰标准，而是从装置的交流输入、直流电源、开关量输入、开关量输出以及通信等各个环节进行电磁兼容设计。
5.完整的事件记录功能，所有记录掉电保持。
6.完善的软硬件看门狗，保证装置可靠运行。
7.高等级、高品质保证的元器件选用，采用多层板技术和SMT工艺。
8.通讯功能，装置采用RS485总线和以太网通讯接口，支持modbus和以太网103传输协议，方便与各种管理系统进行通讯连接，实现综合自动化功能。
9.模块化硬件、软件设计，方便实现产品的升级管理。
10.工程美学设计：集成度高、体积小、重量轻，便于分散安装。
11.出口采用多重组合逻辑，增加出口故障检查，保证出口操作的准确性和安全性。
12.具有完整的断路器操作回路，可选交直流通用操作回路，适用工业用户现场电源需求。
三、保护功能
1.低频解列保护，可投入欠流闭锁和滑差闭锁（二段时限的低频解列保护）。
2.高频解列保护，可投入滑差闭锁（二段时限的高频解列保护）。
3.低压解列保护（二段定值的低压解列保护）。
4.过压保护（二段定值的过压保护）。
5.线路失压保护。
6.零序过压保护（跳闸、告警，二段定值的零序过压保护）。
7.外部联跳。
四、测控功能
1.16路遥信开入采集、装置内部遥信、事故遥信（可扩展到40路遥信和3组温湿度测量）。
2.故障录波（可最多存储16条动作记录）。
3.开关遥控跳、合闸。
4.路中央信号输出。
5.遥测量：三相电压，三相电流。
6.4路可编程备用出口。
五、通讯功能
1.高速RS485现场总线，标准Modbus规约，通讯速率最高可达19.2kbps。
2.可选配单路或双路以太网进行组网，标准IEC103通讯协议，订货时需注明。
3.RS485接口也可复用为对时接口，支持IRIG-B对时方式。
