一、主要用途及方案

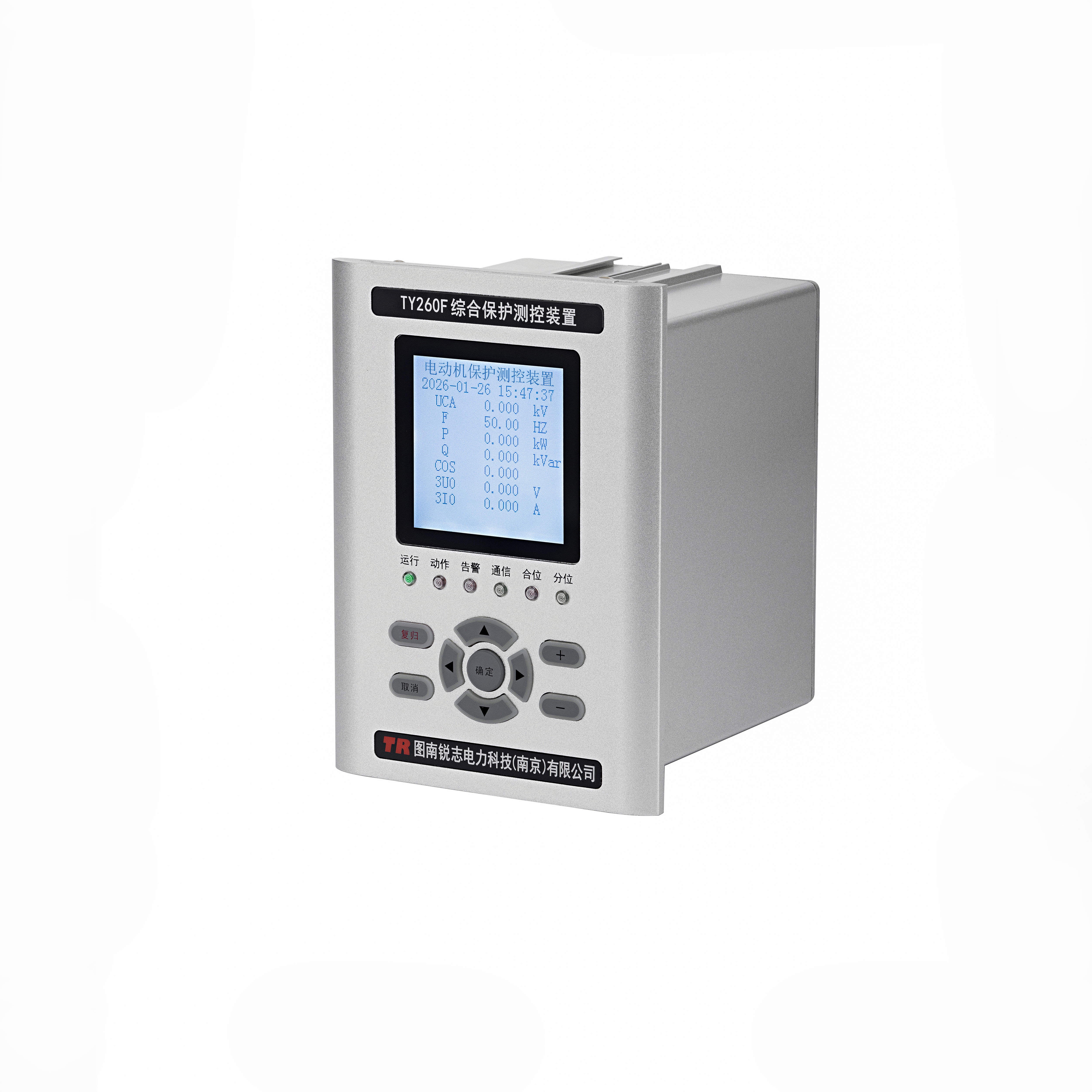

TY260F系列保护测控装置由线路保护，变压器保护，电容器保护，电动机保护，备用电源自投等组成，可用于20kV及以下电压等级的各种工矿企业及电力行业。通过采用高性能32位CPU将保护、测控、通信功能集成于一体，适合与变电站综合自动系统或电厂电气自动化系统配套。装置可以组屏集中安装，也可直接安装于开关柜上进行分散式控制。
二、装置特点
1. 采用国际最流行的高速处理器，主频为120 MHz，内置资源丰富，外围电路设计简单，保证产品的制造质量及其稳定性。充足的硬件资源，8M字节Flash Memory存储器。
2. 测量三相电流和零序电流（Ia，Ib，Ic，Io），三相或线电压（Uan，Ubn，Ucn，Uab，Ubc，Uca），有功功率P，无功功率Q，功率因素cosφ，频率f，有功电量kWh，无功电量kVarh。
3. 最多12路用户可自定义名称的开入量接口。
4. 保护元件的出口方式可通过跳闸矩阵进行整定，方便用户选择要动作的继电器。所有继电器出口接点可选择为跳闸接点（自动返回）或信号接点（复归后返回）。
5. 自带操作回路，可自适应0.5A~5A开关跳合闸电流，操作回路交直流通用。
6. GPS对时可采用网络对时方式。
7. 有效、可靠的TV断线判据，有效防止电机低电压元件误动作。
8. 一个100M以太网通信接口，一个RS485通信接口，支持IEC60870-5-103，Modbus等规约。
9. 16条故障录波，采样点录波最大包含13路模拟量（间隔为1mS），录波采用标准Comtrade格式。
10. 整机静态功耗低（约6W），液晶模块采用新工艺，寿命大为提高。
11. 高抗干扰性能，通过10项电磁兼容检测认证，快速瞬变、静电放电、浪涌抗干扰性能均达到最高等级(Ⅳ级)标准。
12. 工作环境温度范围：-25℃～＋55℃（液晶无模糊、迟钝现象）。
三、主要功能
TY260F电动机保护测控装置核心功能包括：
1. 电流速断保护：设“启动中”和“启动后”两个速断定值，在设定的启动时间内自动切换。
2. 定时限过流保护：在电动机启动时退出，启动后自动投入。
3. 两段定时限负序过流保护/反时限负序保护：用于断相、不对称短路等故障。反时限动作方程为 t = T / (I₂ / Ied)。可投入反馈负序电流闭锁功能（I₂ ≥ 1.2 I₁）。
4. 过热保护：用正、负序综合测量值Ieq模拟电动机发热，根据发热模型反时限特性动作。动作后需散热完毕才能重新合闸。
5. 堵转保护：根据正序电流判断，启动时不退出，延时需大于电动机启动时间。
6. 单相接地保护：零序过流保护，用于非直接接地系统。
7. 低电压保护及TV断线闭锁：三个线电压同时低于定值动作，经延时跳闸。具备低电压开放条件和跳位闭锁。TV断线时发信并闭锁保护。
8. 过负荷保护：启动时退出，启动后投入，可跳闸或发信。
9. 非电量保护：装置带有2个非电量保护，可整定为跳闸、发信或退出。
10. F-C闭锁功能。
11. TV断线告警。
