一、适用范围

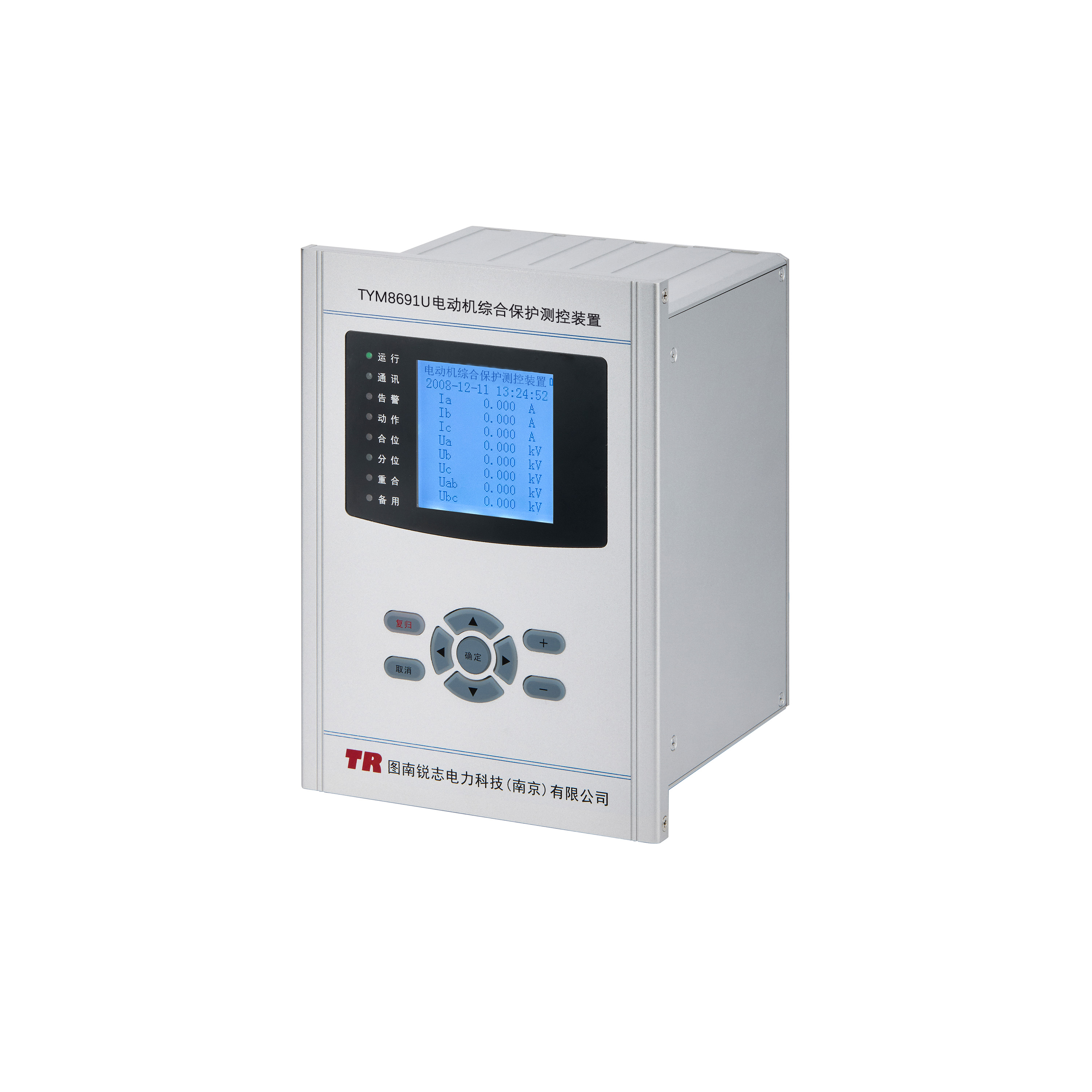

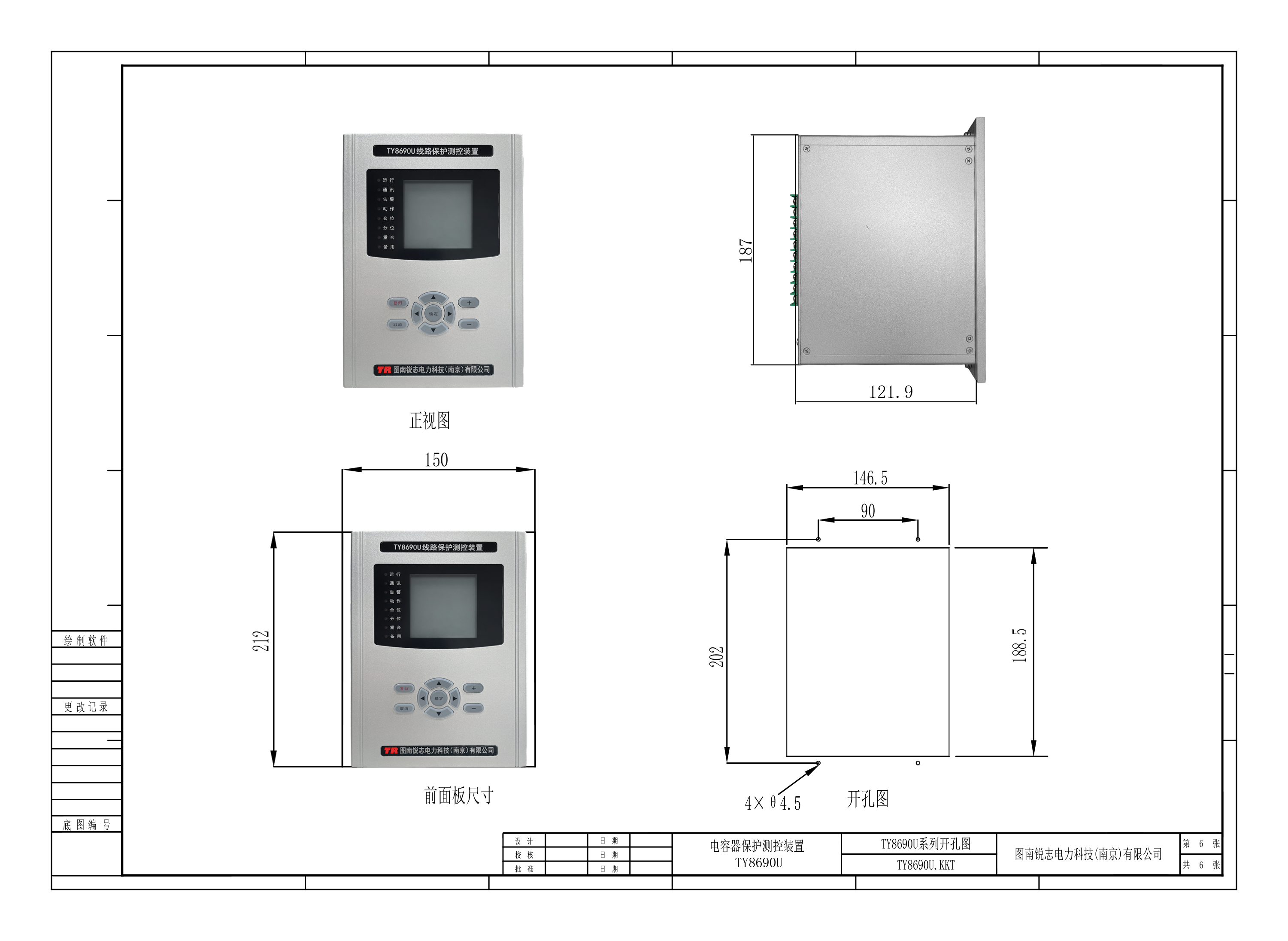

TYM8691U异步电动机综合保护测控装置(差动)适用于3-10kV电压等级的中高压大型电动机含差动的保护。既可以分散在开关柜就地安装，也可以集中组屏安装。并提供通信接口，可以和其它保护、自动化设备一起，通过通信接口组成自动化系统。
二、装置特点
1. 高标准硬件设计：采用Freescal 32位 V2核单片机技术，内含高精度的A/D转换器，精度高、响应快、系统稳定性好。
2. 人机界面友好：液晶中文显示，实时更新，操作简单方便，菜单简洁明了。
3. 可靠的自检功能：完善的自我诊断功能，使维护简便，提高了安全运行可靠性。
4. 高标准的电磁兼容性能：装置设计不再局限于某些部分满足抗干扰标准，而是从装置的交流输入、直流电源、开关量输入、开关量输出以及通信等各个环节进行最优电磁兼容设计。
5. 完整的事件记录功能和故障录波分析功能，所有记录掉电保持。
6. 完善的软硬件看门狗，保证装置可靠运行。
7. 高等级、高品质保证的元器件选用，采用多层板技术和 SMT工艺。
8. 通讯功能，采用1路RS485总线和1路以太网通讯接口，支持modbus和以太网103传输协议，方便与各种管理系统进行通讯连接，实现综合自动化功能。
9. 模块化硬件、软件设计，方便实现产品的网络升级管理。
10. 工程美学设计：集成度高、体积小、重量轻，便于分散安装。
11. 出口采用多重组合逻辑，增加出口故障检查，保证出口操作的准确性和安全性。
12. 具有完整的交直流通用的断路器操作回路，广泛适用工业用户现场电源需求。
三、保护功能
1.差动速断保护。
2.比率差动保护。
3.反映定子电压与电流间相角变化的失步保护。
4.电动机启动时间过长保护。
5.逆功率保护。
6.CT断线判别。
7.电流速断及过流保护。
8.反映电动机不平衡、断相、反相及不对称故障的负序定时限或反时限过流保护。
9.反映不接地或高阻接地系统接地故障的零序过流保护。
10.低电压保护。
11.三路可分别整定延时的非电量保护。
12.掉电不丢失的动作记录及信号记忆功能。
四、测控功能
1.16路遥信开入采集、装置内部遥信、事故遥信（可扩展到40路遥信和3组温湿度测量）。
2.故障录波（可最多存储16条动作记录）。
3.开关遥控跳、合闸
4.4路中央信号输出。
5.遥测量：三相电压，三相电流，有功功率，无功功率，功率因数，频率，电度。
6.4路可编程备用出口。
五、通讯功能
1.高速RS485现场总线，标准Modbus规约，通讯速率最高可达19.2kbps。
2.可选配单路以太网进行组网，标准IEC103通讯协议。
3.RS485接口也可复用为对时接口，支持IRIG-B对时方式。
