一、适用范围

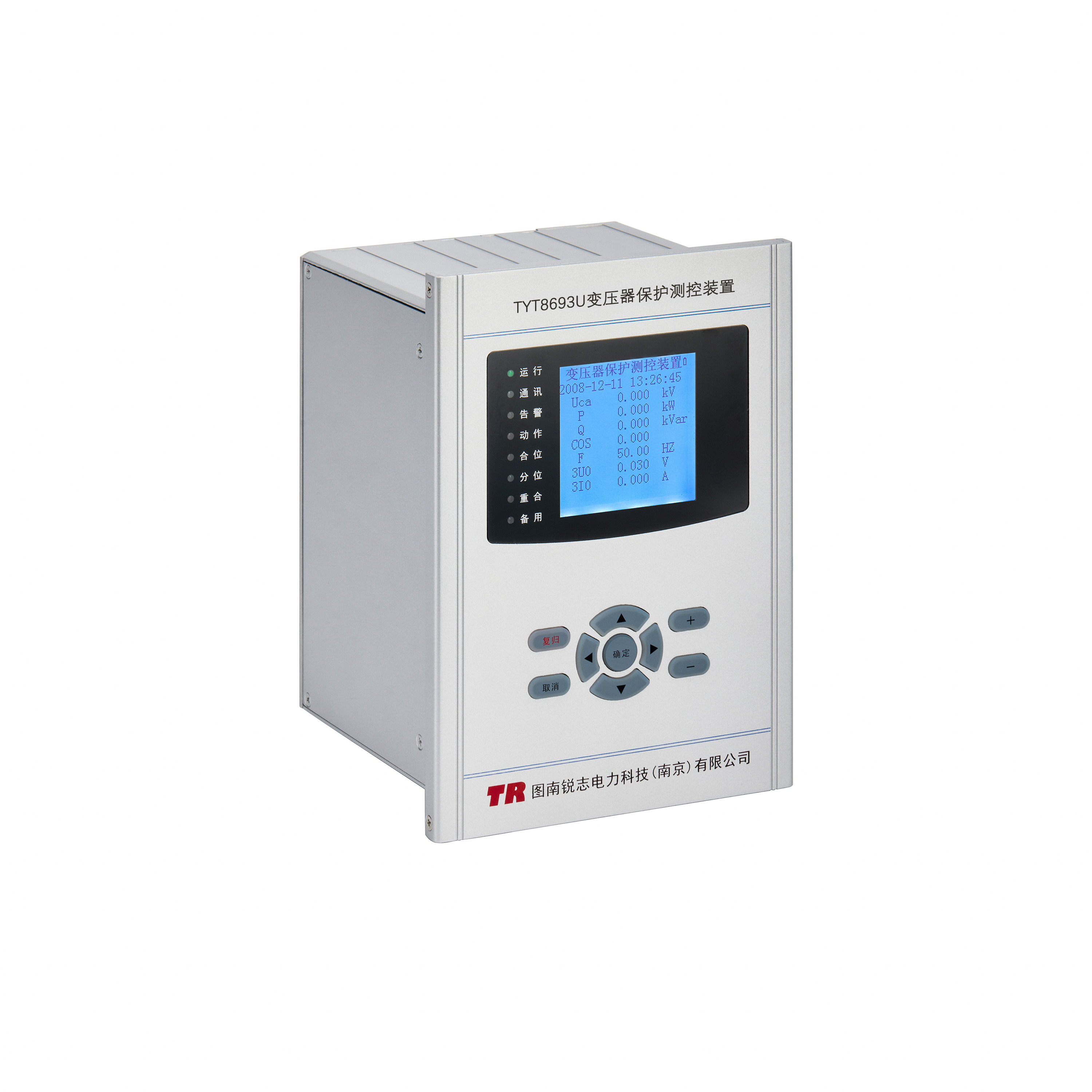

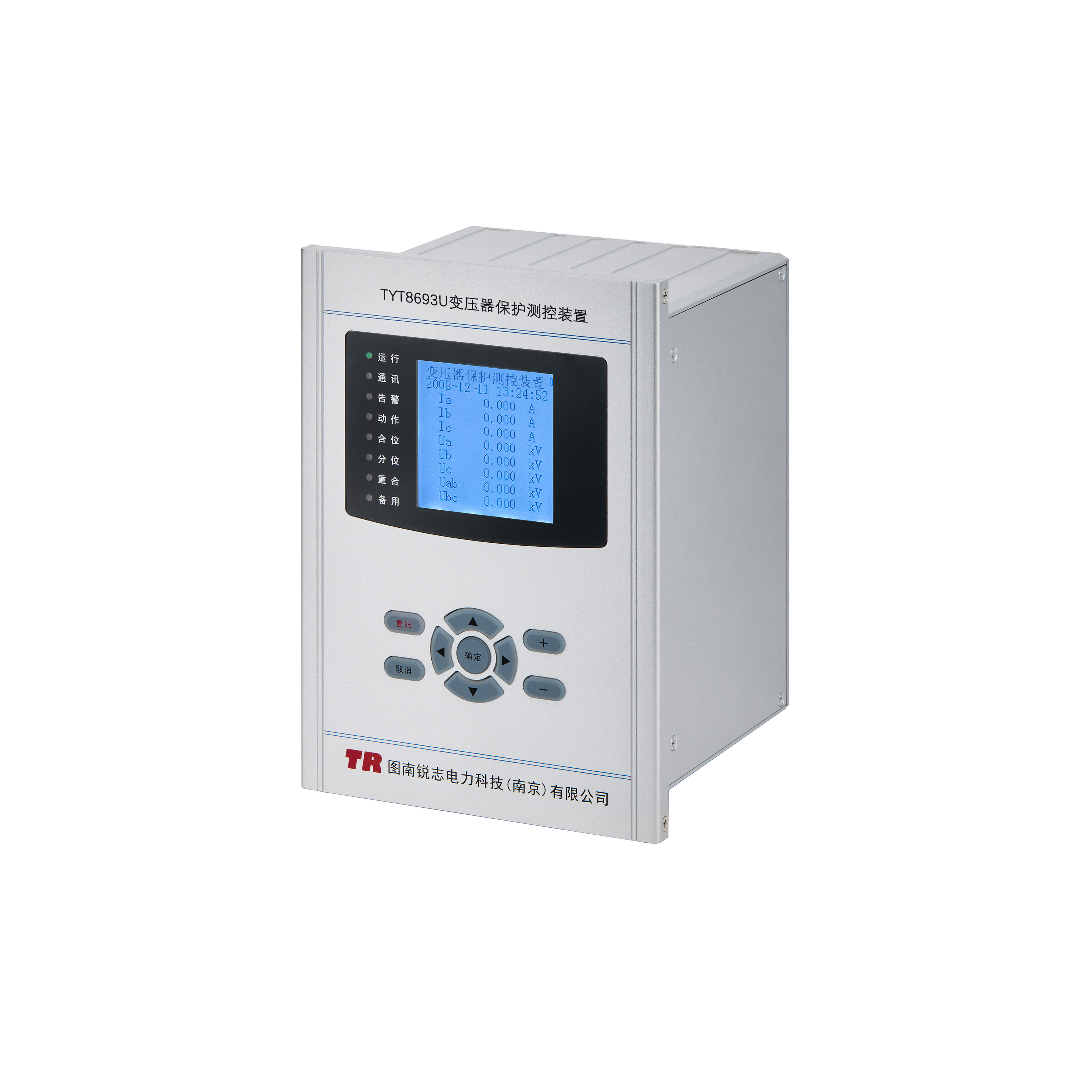

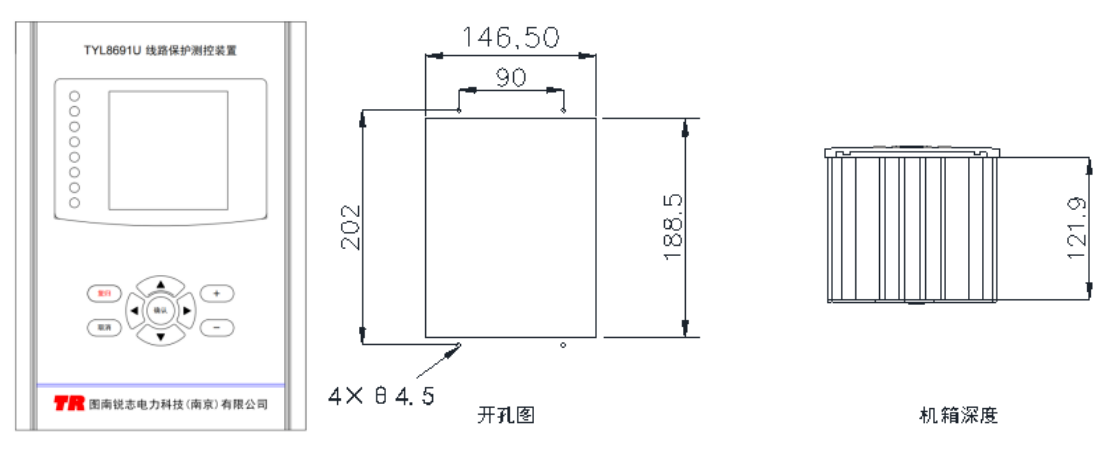

TYT8693U变压器保护测控装置主要适用于35kV及以下电压等级动力变及配变的保护和测控。
二、装置特点
1. 高标准硬件设计：采用Freescal 32位 V2核单片机技术，内含高精度的A/D转换器，精度高、响应快、系统稳定性好。
2. 人机界面友好：液晶中文显示，实时更新，操作简单方便，菜单简洁明了。
3. 可靠的自检功能：完善的自我诊断功能，使维护简便，提高了安全运行可靠性。
4. 高标准的电磁兼容性能：装置设计不再局限于某些部分满足抗干扰标准，而是从装置的交流输入、直流电源、开关量输入、开关量输出以及通信等各个环节进行最优电磁兼容设计。
5. 完整的事件记录功能和故障录波分析功能，所有记录掉电保持。
6. 完善的软硬件看门狗，保证装置可靠运行。
7. 高等级、高品质保证的元器件选用，采用多层板技术和 SMT工艺。
8. 通讯功能，采用1路RS485总线和1路以太网通讯接口，支持modbus和以太网103传输协议，方便与各种管理系统进行通讯连接，实现综合自动化功能。
9. 模块化硬件、软件设计，方便实现产品的网络升级管理。
10. 工程美学设计：集成度高、体积小、重量轻，便于分散安装。
11. 出口采用多重组合逻辑，增加出口故障检查，保证出口操作的准确性和安全性。
12. 具有完整的交直流通用的断路器操作回路，广泛适用工业用户现场电源需求。
三、保护功能
1. 两段定时限复压过流保护。
2. 过流反时限保护（包括相间过流反时限和中性点零序反时限）。
3. 两段负序过流保护。
4. 过负荷保护，可设置为跳闸或者报警。
5. 三段高压侧零序保护（其中第三段可设置带方向）。
6. 中性点（低压侧）定时限零序过流保护（选配）。
7. 中性点（低压侧）零序反时限保护（选配）。
8. 零序过压报警。
9. 低电压保护。
10. 非电量保护（可提供6路，其中四路可实现重瓦斯、油温高、压力释放、超高温本体保护）。
四、测控功能
1. 16路遥信开入采集、装置内部遥信、事故遥信(可扩展到40路遥信和3组温湿度测量)。
2. 故障录波(可最多存储16条动作记录)。
3. 开关遥控跳、合闸。
4. 4路中央信号输出。
5. 遥测量：三相电压，三相电流，有功功率，无功功率，功率因数，频率，电度。
6. 4路可编程备用出口。
7. 高速RS485现场总线，标准Modbus规约，通讯速率最高可达19.2kbps。可选配单路以太网进行组网，标准IEC103通讯协议。RS485接口也可复用为对时接口，支持IRIG-B对时方式。
