一、适用范围

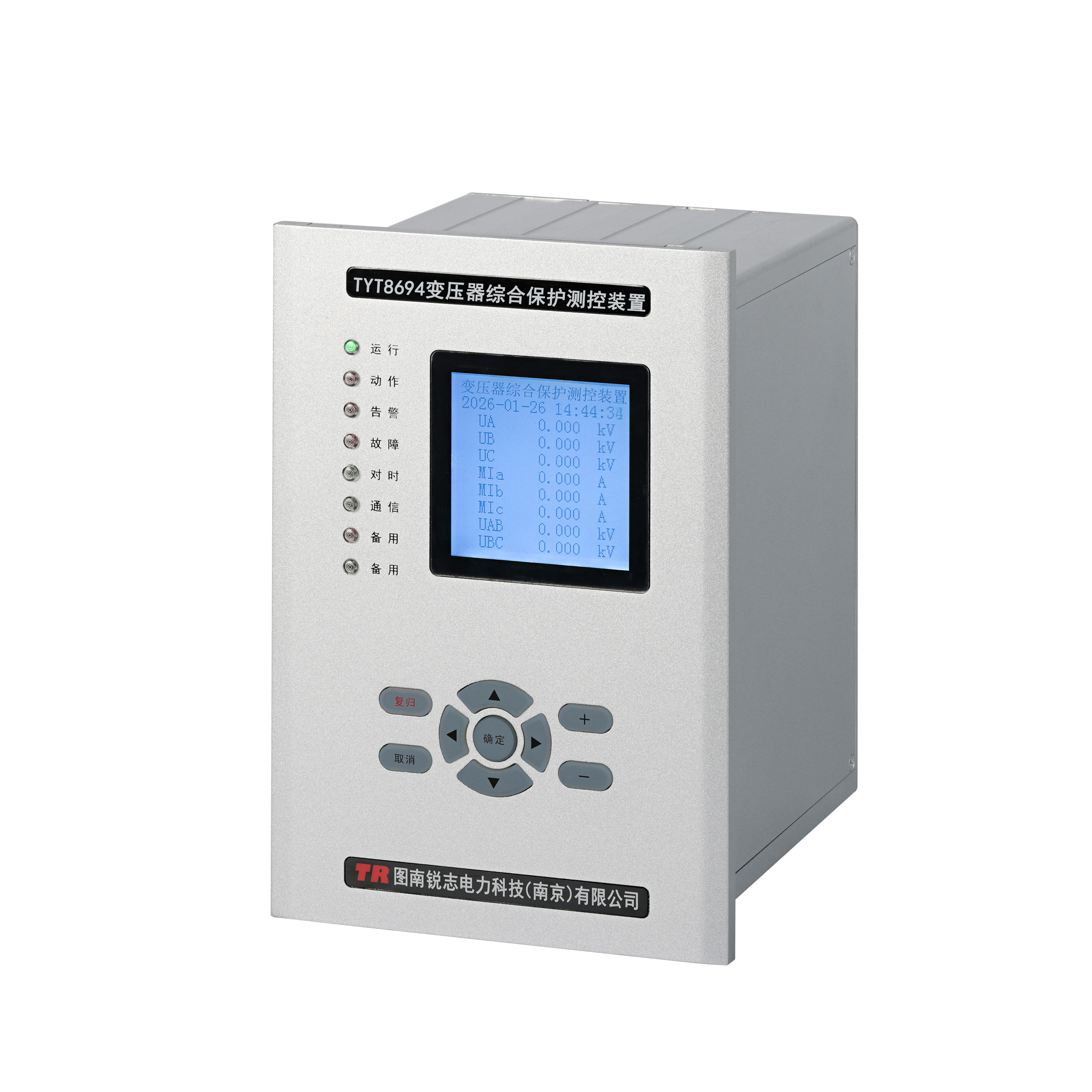

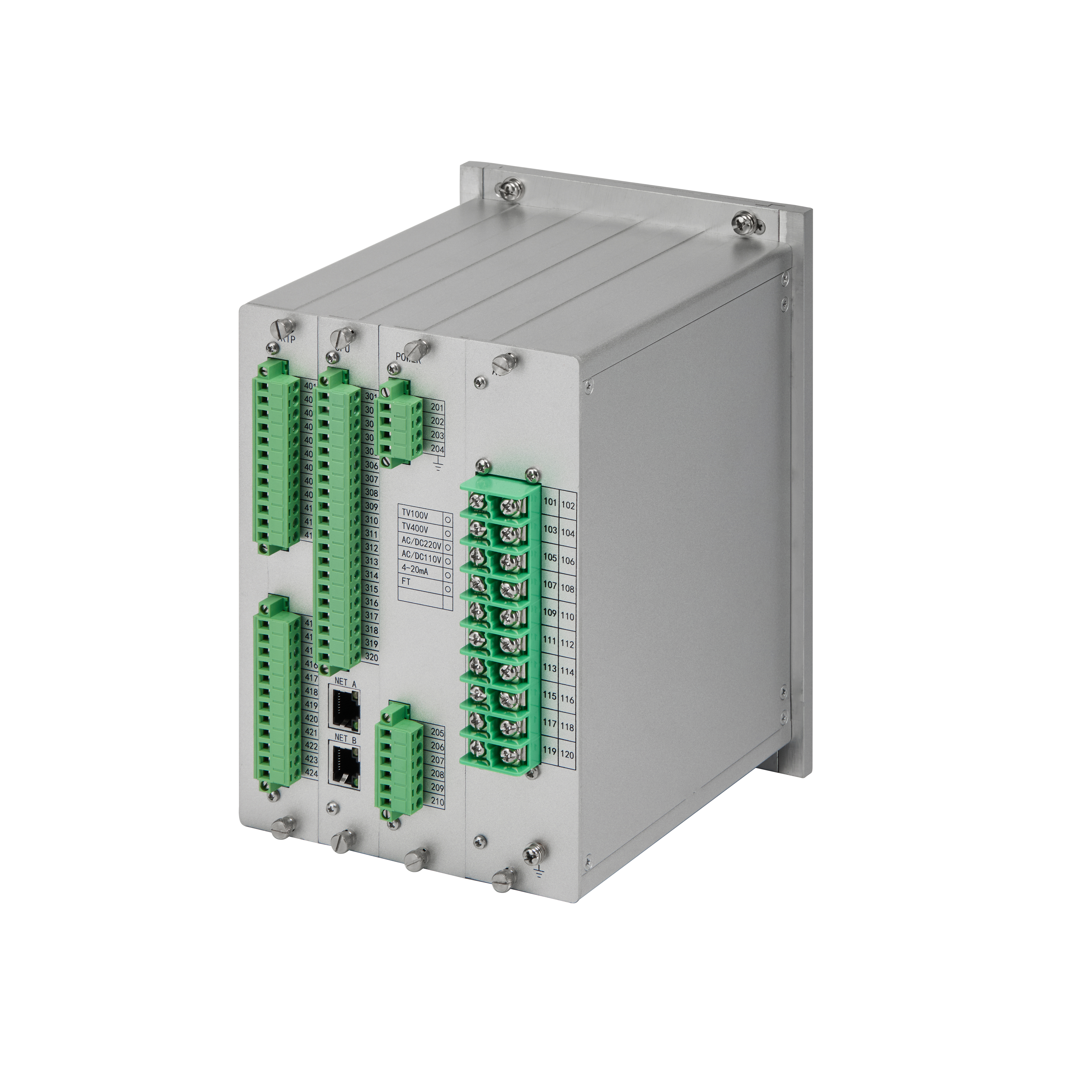

TY8690G 系列保护测控装置由线路保护，变压器保护，备用电源自投，电动机保护等组成，可用于110kV 及以下电压等级的各种工矿企业及电力行业。通过采用高性能 32 位 CPU 将保护、测控、通信功能集成于一体，适合于变电站综合自动系统或新能源电厂电气自动化系统配套。装置可以组屏集中安装，也可直接安装于开关柜上进行分散式控制。
二、装置特点
1.采用国际最流行的高速处理器，主频为 200 MHz，内置资源丰富，外围电路设计简单，保证产品的制造质量及其稳定性。充足的硬件资源，8M 字节 Flash Memory 存储器。
2.测量三相电流和零序电流（Ia，Ib，Ic，Io），三相或线电压（Uan，Ubn，Ucn，Uab，Ubc，Uca），有功功率 P，无功功率 Q，功率因素 cosφ，频率 f，有功电量 kWh，无功电量 kVarh。
3.电流、电压、功率、电度的测量值不仅反映基波，还可正确反映 2~13 次谐波，频率 45~60HZ 自适应，从而使测量结果与专用测量表计一致。
4.具有一路 4～20mA 直流模拟量输出（可自定义为电流、电压或功率），取代交流采集变送器。
5.最多 15 路用户可自定义名称的开入量接口。
6.保护元件的出口方式可通过跳闸矩阵进行整定，方便用户选择要动作的继电器。所有继电器出口接点可选择为跳闸接点（自动返回）或信号接点（复归后返回）。
7.自带操作回路，可自适应 0.5A~5A 开关跳合闸电流，操作回路交直流通用。
8.GPS 对时可采用网络对时方式，同时也支持 B 码对时方式（RS485 接口）和 SNTP 方式。
9.差动保护具有防止设备启动或区外故障时 TA 饱和导致差动保护误动的判据。
10.有效、可靠的 TV 断线判据，有效防止电机低电压元件误动作。
11.两个 100M 以太网通信接口，一个 RS485 通信接口，支持 IEC60870-5-103，Modbus-tcp 等规约。
12.16 条故障录波，采样点录波最大包含 13 路模拟量（间隔为 1mS），录波采用标准 Comtrade 格式。
13.整机静态功耗低（约 6W），液晶模块采用新工艺，寿命大为提高。
14.高抗干扰性能，通过 10 项电磁兼容检测认证，快速瞬变、静电放电、浪涌抗干扰性能均达到最高等级(Ⅳ级)标准。
15.工作环境温度范围：-25℃～＋55℃（液晶无模糊、迟钝现象）。
三、保护功能
1.差动保护
2.二次谐波和三次谐波制动
3.差动速断保护
4.差流越限告警
5.TA 断线判别
6.三段式复合电压过流保护(含谐波制动)
7.反时限过流保护(含谐波制动)
8.两段式定时限负序过流保护
9.高压侧定时限零序过流保护(含谐波制动)
10.低压侧定时限零序过流保护(含谐波制动)
11.低压侧反时限零序过流保护
12.过负荷保护
13.过电压保护
14.低电压保护
15.非电量保护
16.F-C 闭锁
17.I，U，P，Q，Cosφ，有功电度，无功电度，15 路开关量采集
18.4-20mA 输出（选配，订货时请声明）
19.B 码对时和 NTP 对时
四、测控功能
1. 遥测：I，U，P，Q，Cosφ，有功电度，无功电度
2. 遥信：15路开关量采集
3. 选配功能：一路4-20mA直流输出（可对应Ia、Uab或P）
4. 通讯：B码对时（RS485接口）和NTP对时（以太网接口）
