一、适用范围

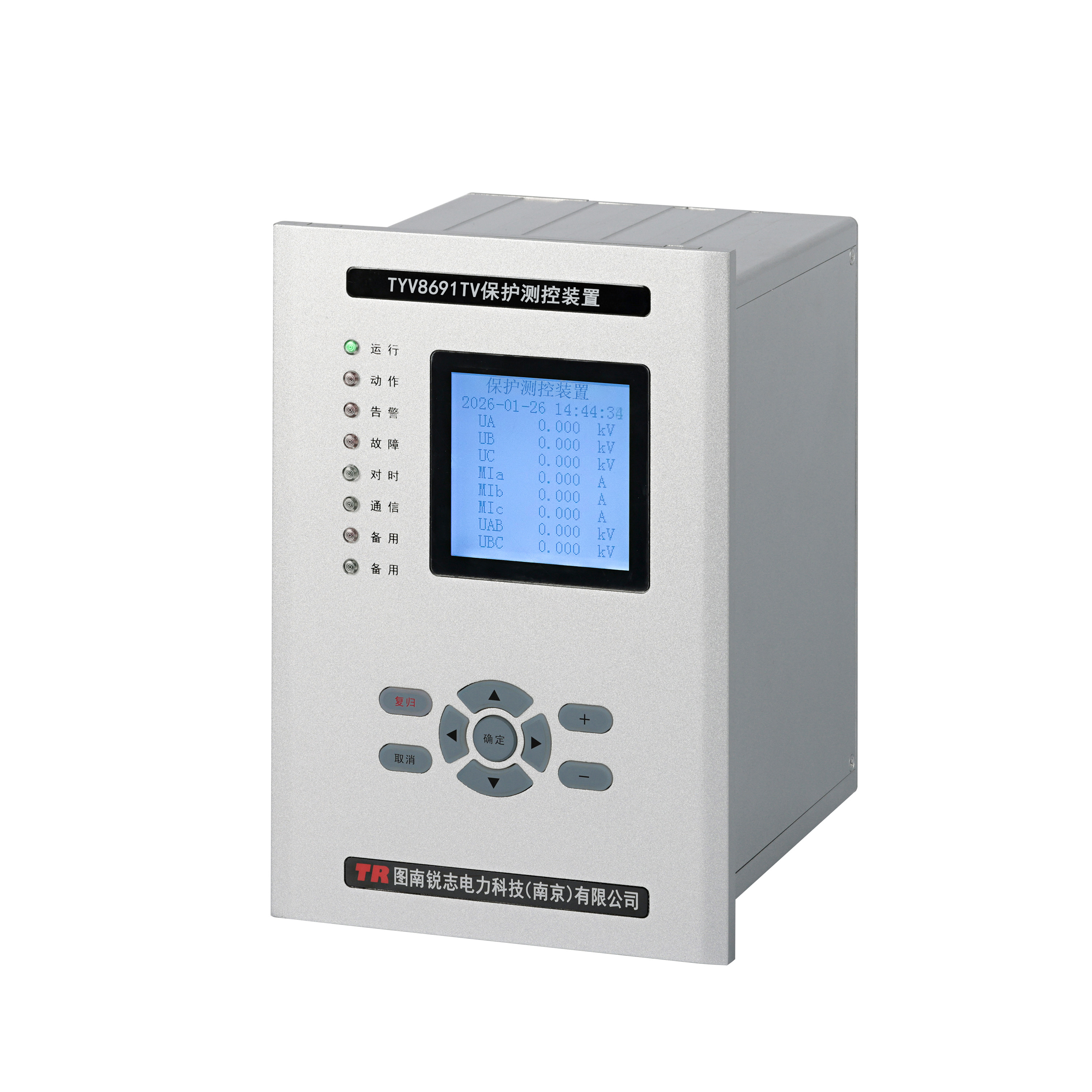

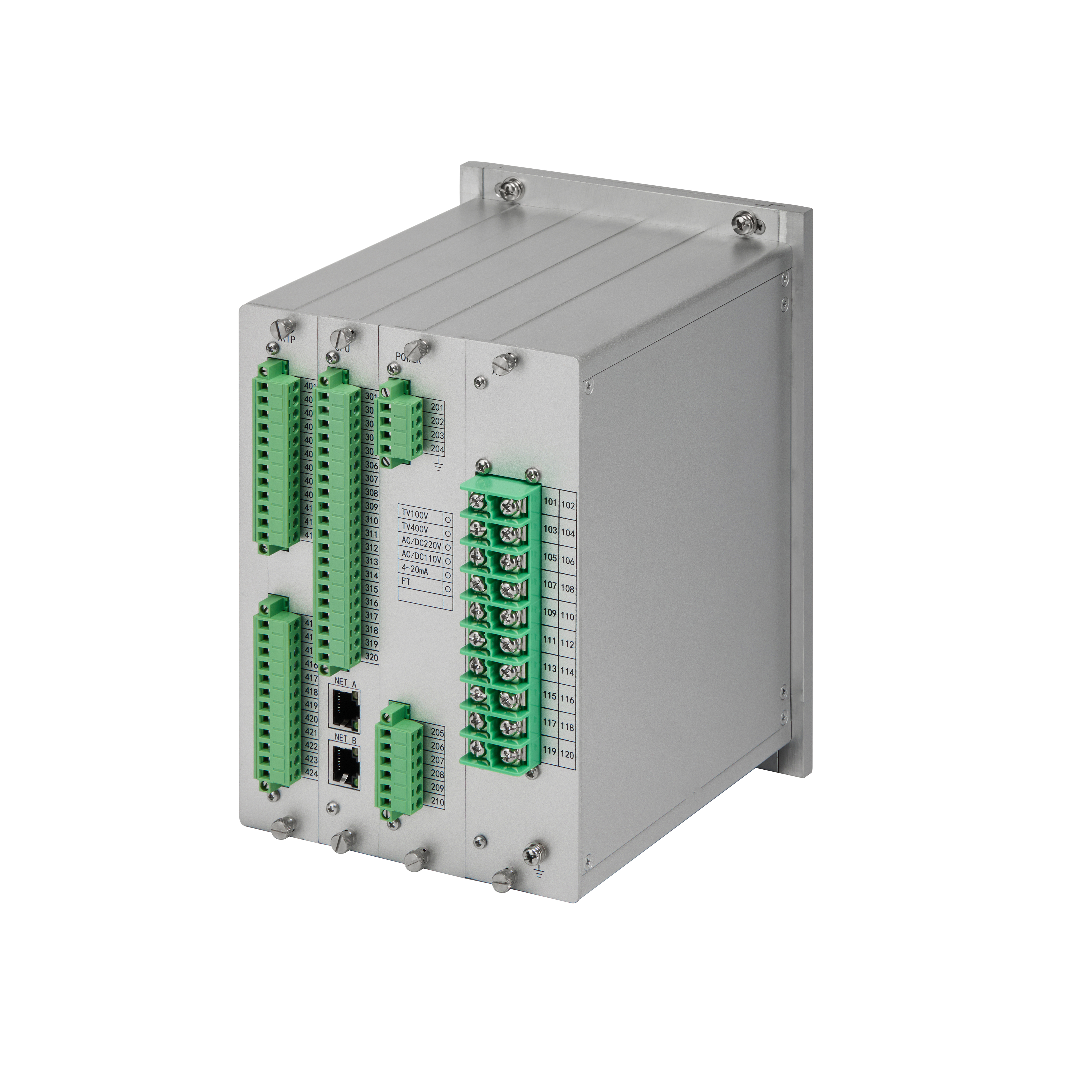

TYV8691 TV保护测控装置适用于35kV及以下TV柜的保护与测控。
二、装置特点
1. 采用国际最流行的高速处理器，主频为200 MHz，内置资源丰富，外围电路设计简单，保证产品的制造质量及其稳定性。充足的硬件资源，8M字节Flash Memory存储器。
2. 测量三相电流和零序电流（Ia，Ib，Ic，Io），三相或线电压（Uan，Ubn，Ucn，Uab，Ubc，Uca），有功功率P，无功功率Q，功率因素cosφ，频率f，有功电量kWh，无功电量kVarh。
3. 电流、电压、功率、电度的测量值不仅反映基波，还可正确反映2~13次谐波，频率45~60Hz自适应，从而使测量结果与专用测量表计一致。
4. 具有一路4～20mA直流模拟量输出（可自定义为电流、电压或功率），取代交流采集变送器。
5. 最多15路用户可自定义名称的开入量接口。
6. 保护元件的出口方式可通过跳闸矩阵进行整定，方便用户选择要动作的继电器。所有继电器出口接点可选择为跳闸接点（自动返回）或信号接点（复归后返回）。
7. 自带操作回路，可自适应0.5A~5A开关跳合闸电流，操作回路交直流通用。
8. GPS对时可采用网络对时方式，同时也支持B码对时方式（RS485接口）和SNTP方式。
9. 差动保护具有防止设备启动或区外故障时TA饱和导致差动保护误动的判据。
10. 有效、可靠的TV断线判据，有效防止电机低电压元件误动作。
11. 两个100M以太网通信接口，一个RS485通信接口，支持IEC60870-5-103，Modbus等规约。
12. 16条故障录波，采样点录波最大包含13路模拟量（间隔为1mS），录波采用标准Comtrade格式。
13. 整机静态功耗低（约6W），液晶模块采用新工艺，寿命大为提高。
14. 高抗干扰性能，通过10项电磁兼容检测认证，快速瞬变、静电放电、浪涌抗干扰性能均达到最高等级(Ⅳ级)标准。
15. 工作环境温度范围：-25℃～＋55℃（液晶无模糊、迟钝现象）。
三、保护功能
1. 二段式低电压保护。
2. 母线绝缘检测（零序过压保护）。
3. TV断线告警。
四、测控功能
1. 遥测：相电压，线电压，零序电压。
2. 遥信：15路开关量采集。
3. 通讯：B码对时（RS485接口）和NTP对时（以太网接口）。
